Der ultimative Ratgeber für Storz-Kupplungen: Typen, Größen & Anwendung
Wenn es um den schnellen, sicheren und verlässlichen Transport von Wasser oder anderen Medien geht, führt an der Storz-Kupplung kein Weg vorbei. Weltweit geschätzt und im Volksmund oft schlicht als deutscher Feuerwehrschlauchanschluss bezeichnet, hat sich dieses geniale, symmetrische System längst über den Brandbekämpfungssektor hinaus in der Industrie, im Baugewerbe und in der Landwirtschaft etabliert. In diesem Ratgeber erfahren Sie alles über Typen, Normen und die richtige Auswahl für Ihr Projekt.

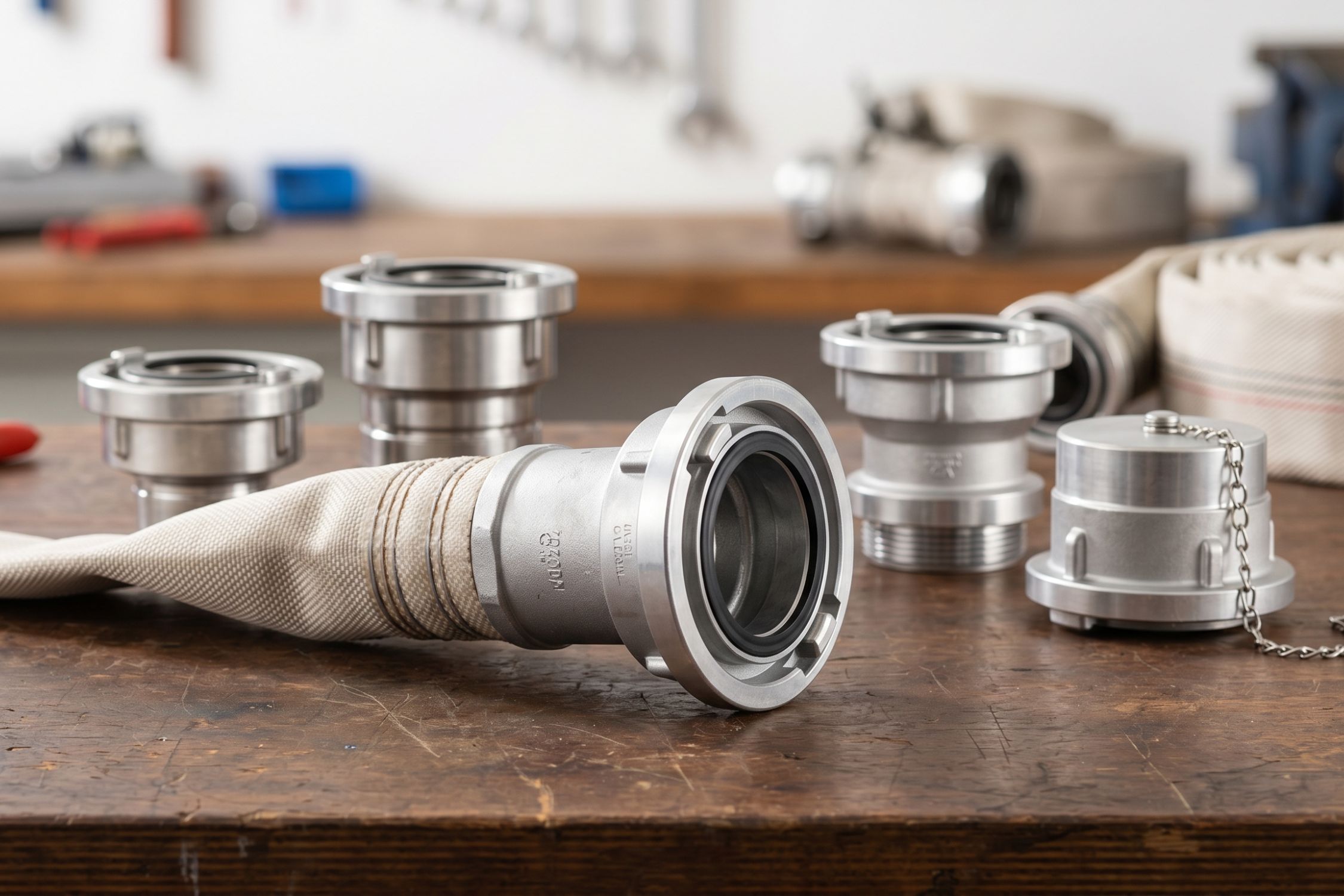

Storz-Schlauchverbinder: Die wichtigsten Typen im Überblick
Das Storz-System basiert auf dem Prinzip der Symmetrie. Da beide Kupplungshälften identisch sind, gibt es keine klassischen Vater- und Mutterteile, was das Kuppeln extrem beschleunigt. Je nach Einsatzgebiet unterscheiden wir folgende Bauformen:
- Saug- und Druckkupplungen: Diese besitzen einen langen Stutzen, der direkt in den Schlauch geschoben und dort mittels Schellen oder Draht fixiert wird.
- Festkupplungen: Ausgestattet mit einem Innen- oder Außengewinde, werden sie fest an Pumpen, Hydranten oder stationären Rohrleitungen verschraubt.
- Blindkupplungen: Sie dienen dazu, nicht genutzte Anschlüsse druckdicht zu verschließen und das Eindringen von Schmutz zu verhindern.
- Übergangsstücke: Diese Reduzierstücke ermöglichen die Verbindung unterschiedlicher Nenngrößen, beispielsweise von Storz B auf Storz C.
Normen und Technik: DIN 14323 für Storz A Kupplungen
In Deutschland unterliegen Kupplungen für die Feuerwehr strengen Normen, um die Kompatibilität zwischen verschiedenen Einheiten sicherzustellen. Die DIN 14323 definiert die Anforderungen an die Storz A Kupplung (Nenngröße 110, Knaggenabstand 133 mm). Diese Norm stellt sicher, dass die Kupplungen den enormen Drücken im Saug- und Druckbetrieb standhalten und präzise gefertigt sind.
Welche Storz-Größe benötige ich für einen 4-Zoll-Schlauch?
Oft stellt sich die Frage nach der passenden Kupplung für zöllige Schläuche. Ein 4-Zoll-Schlauch hat einen Innendurchmesser von ca. 102 mm. Die technisch korrekte Entsprechung im Storz-System ist die Storz A Kupplung mit der Nenngröße 110. Mit einem Knaggenabstand von 133 mm bietet sie den optimalen Durchfluss für diese Schlauchdimension, ohne den Förderstrom unnötig einzubremsen.
Preis-Check: Storz C 52mm Aluminiumkupplung
Die Storz C Kupplung (für 52 mm Schläuche, Knaggenabstand 66 mm) ist die gängigste Größe im privaten und gewerblichen Bereich. Eine hochwertige, geschmiedete Storz C 52mm Aluminiumkupplung ist bereits für einen Preis zwischen 15,00 € und 25,00 € erhältlich. Achten Sie beim Kauf darauf, ob es sich um eine Saug- oder Druckkupplung handelt, da die Länge des Stutzens variieren kann.

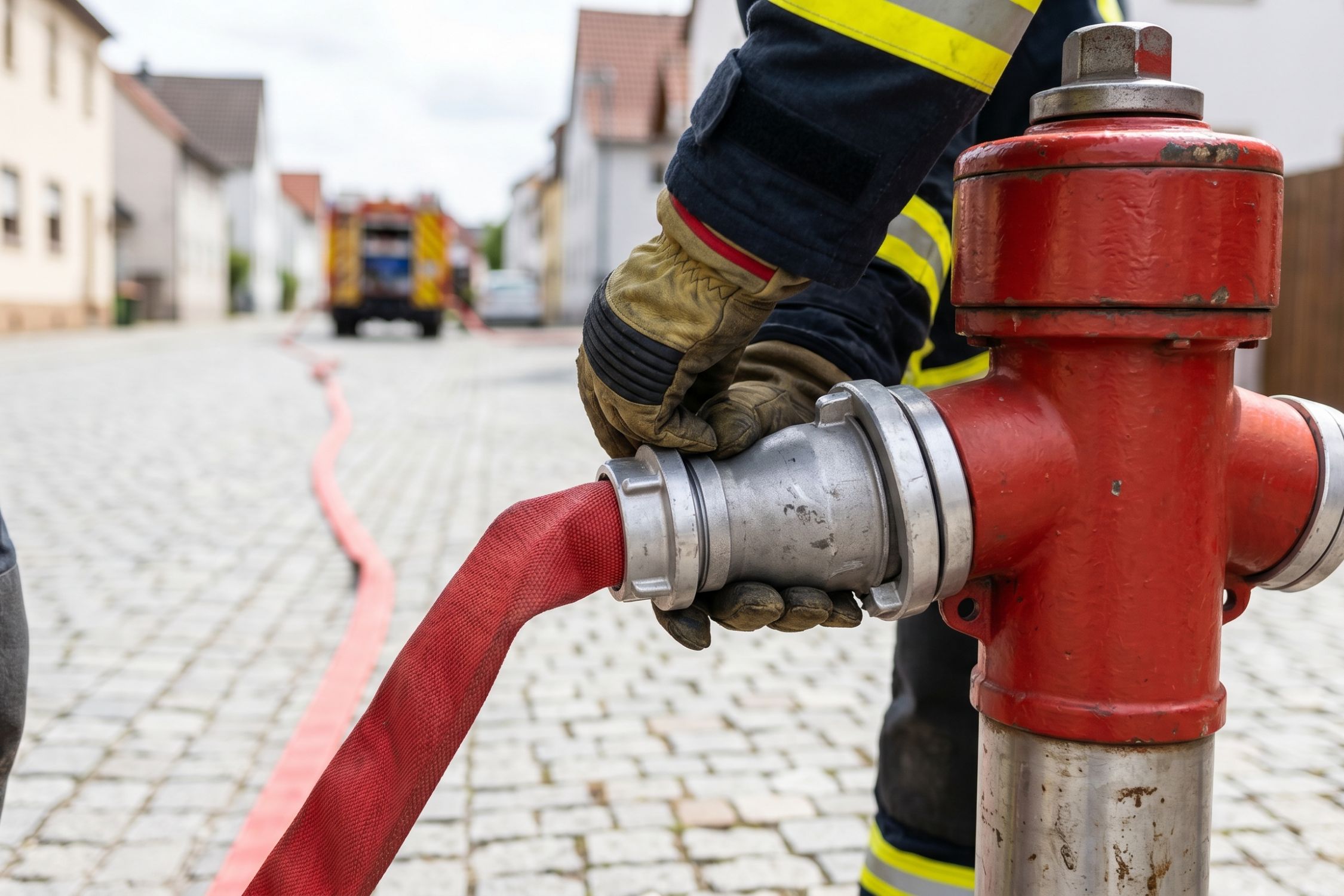

Praxis-Anleitung: So schließen Sie einen Feuerwehrschlauch an einen Hydranten an
Das Anschließen eines Schlauches muss unter Zeitdruck reibungslos funktionieren. Hier ist die korrekte Vorgehensweise:
Schritt-für-Schritt-Anleitung
- Stellen Sie sicher, dass der Hydrant geschlossen ist und die Schutzkappe entfernt wurde.
- Setzen Sie das Standrohr (bei Unterflurhydranten) oder die Festkupplung des Schlauches (bei Überflurhydranten) an.
- Führen Sie die Knaggen der Schlauchkupplung exakt in die Aussparungen des Hydrantenanschlusses.
- Drehen Sie die Kupplung im Uhrzeigersinn, bis sie fest einrastet. Verwenden Sie für eine optimale Dichtigkeit idealerweise einen Kupplungsschlüssel.
