Spannringsysteme

Hier befinden sich zwei erstklassige Hersteller von Spannringsystemen. Eines davon ist das Spannringsystem JACOB, während ein weiterer Hersteller aus Deutschland tätig ist.

Die hochwertige Bauweise des JACOB Spannringsystems sorgt für eine hohe Stabilität und Dichtheit des Rohrsystems. Außerdem lässt sich es sehr einfach montieren. Beide Spannringe wurden zusammen mit den JACOB Bördeldichtringen untersucht. Bei einem Differenzdruck von 0,5 bar (etwa bei DN 300 mm) liegen die Luftverluste pro Verbindung deutlich unter den in der DIN EN 12237, Dichtheitsklasse D festgelegten Werten.

Spannringsystem mit Bördeldichtring

Anwendungsbereich: Unser Spannringsystem mit Bördeldichtring kann bei einer passenden Montage bis zu DN 300 mm kondensatdicht sein und ist somit besonders gut geeignet für eine Ölnebelabsaugung. Generell eignen sich unsere Spannringverbindungen mit Bördeldichtring zur Förderung von Schüttgütern und in lufttechnischen Anlagen für Überdrückungen von bis zu 50.000 Pa (500 mbar, 5.000 mm WS). Unterdruckanwendungen können je nach Auswahl der Produkte auf Anfrage durchgeführt werden.

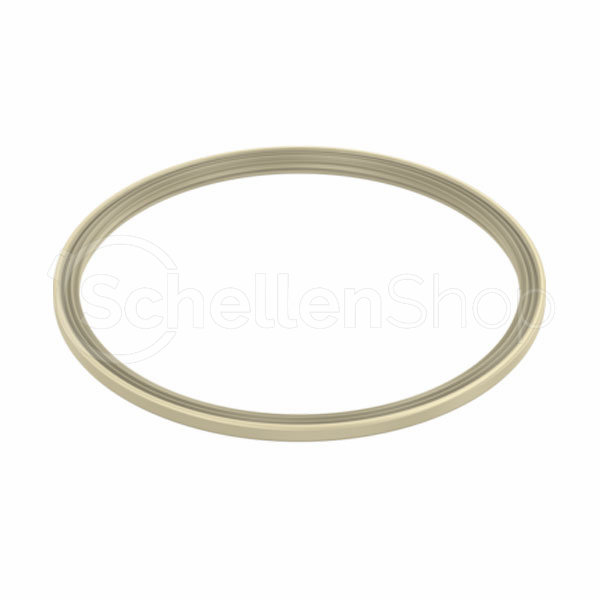

Bördeldichtring aus Silikon für Spannring (1mm, 2mm und 3mm Rohrwandstärke)

Nennweite - Ihr Außendurchmesser (mm): 80 | Rohrwandstärke / Rohrbau: 1 mm

Jacob Bördeldichtring aus Silikon Der Jacob Bördeldichtring aus Silikon (MQ) für einen 6mm hohen Bördelrand. Je nach Rohrwandstärke liefern wir die Dichtung in 1mm, 2mm oder 3mm Ausführung für alle gängigen Rohrdurchmesser. Die Spannringe für die Verwendung mit Bördeldichtringen besitzen jeweils nur ein Spannringprofil für alle drei Rohrwandstärken von 1, 2 und 3 mm und sind leistungsfähiger als herkömmliche Spannringe. Sie weisen erhöhte Staub- und Luftdichtigkeit. Der Jacob Bördeldichtring aus Silikon ist gut geeignet für Wasser / Dampf (bis 120°C), Aceton, Ammoniak (-gas und in Wasser), Ozon, viele organische Öle und Fette, Laugen und Lebensmittel (nicht leitfähig und gute Alterungs- und Witterungsbeständigkeit). Jedoch nicht geeignet für mineralische Öle, Fette, Treibstoffe, Säuren, Heptan. Temperaturbereich: -60°C bis +200°C (kurzzeitig 250°C)

Varianten ab EUR 5.12*

EUR 5.45*

Zum Produkt

Zweiteiliger Spannring | Jacob | 1mm, 2mm, 3mm Rohre | Edelstahl & verzinkt

Zweiteiliger Spannring ohne Dichtmasse (für 1mm, 2mm und 3mm Rohrwandstärke)

Nennweite - Ihr Außendurchmesser (mm): 80 | Werkstoff: galvanisch verzinkt (zn)

Zweiteiliger Spannring ohne Dichtmasse | Alternative zum JACOB-Spannring Der zweiteilige Spannring zur Verwendung mit einem Bördeldichtring gilt als Allrounder im Bereich Rohrleitungsbau. Er zweiteilige Spannring ist universell einsetzbar und kann durch seine spezielle Drehgelenkverschlusstechnik selbst an schwer zugänglichen Stellen leicht montiert werden. Dieser zweiteilige Spannring ist in den Durchmessern von 80 - 630 mm erhältlich, zudem leckagefrei und bis zu 3 bar explosionsdruckstoßfest. Nicht zuletzt kann der zweiteilige Spannring dank seines besonderen, gelb verzinkten, Drehteils mehrfach, schnell und einfach, geöffnet und verschlossen werden, ohne dass die Schraube bei der Montage verloren gehen kann. Der zweiteilige Spannring zur Verwendung mit Bördeldichtring wird mit einem Profil hergestellt. Je nach Rohrbau werden unterschiedlich dicke Bördeldichtringe für die Verbindung von 1mm, 2mm und 3mm Rohrwandstärken in Kombination mit dem Spannring eingesetzt. Das Spannringprofil ist dabei immer gleich.

Varianten ab EUR 14.70*

EUR 14.70*

Zum Produkt

Breite Sickenschelle verzinkt | Spannschelle für Absaugrohr

Breitband-Sickenschelle für Lang- u. Wickelfalzrohre mit Bördelrand, verzinkt

Nenndurchmesser DN [mm]: 80

Sickenschelle Mit der verzinkten Breitband-Sickenschelle mit Schraubverschluss erhalten Sie eine professionelle Spannschelle als Verbindung für Absaugrohre, Langfalzrohre u. Wickelfalzrohre mit einem Bördelrand von 6 mm Höhe. Diese 45 mm breite Sickenschelle wird im Rohrleitungsbau für Absaugungen und Entstaubungen verwendet. Dieser Spannring ist perfekt geeignet für längsnaht-geschweißten Rohren mit manuell gebördelten Rohrenden. Die einteilige Spannschelle besitzt eine mittlere Sicke ohne Dichtung, da diese Sickeschelle meist ohne Dichtring verbaut wird. Der zweischraubige Verschluss mit M8x70 mm ISK-Schrauben sorgt hierbei für eine perfekt zentrierte Montage der Breitbandsickenschelle. Anwendungsbeispiele: Agrarindustrie Anlagenbau Automobil-Industrie Baustoffindustrie Chemieindustrie Lebensmittelindustrie Metallverarbeitung Pharmaindustrie Recyclingindustrie

Varianten ab EUR 18.39*

EUR 18.39*

Zum Produkt

Schnellverschluss Spannring | JACOB QUICK CONNECT | Edelstahl, verzinkt

Schnellverschluss Spannring ohne Dichtmasse (für 1mm, 2mm und 3mm Rohrwandstärke)

Nennweite - Ihr Außendurchmesser (mm): 80 | Werkstoff: galvanisch verzinkt (zn)

Schnellverschluss Spannring | ähnlich Jacob Quick Connect Spannring Der Schnellverschluss Spannring ist die funktionale Weiterentwicklung des zweiteiligen Spannringes, wenn es um schnelle Montagezeiten und spätere Revision der Rohrabschnitte geht. Durch seinen praktischen Kniehebelverschluss und sein Scharnier ist er jederzeit schnell, einfach und ohne Hilfsmittel zu öffnen und zu verschließen. Dieser Schnellverschluss Spannring kann zudem im geschlossenen Zustand einfach nachgezogen werden. Dadurch gilt er bei Monteuren, als besonders montagefreundlich. Der Spannring ist in den Durchmessern von 80 - 630mm und im Material verzinkt oder Edelstahl erhältlich, leckagefrei und bis zu 3 bar explosionsdruckstoßfest. Der Schnellverschlußspannring zur Verwendung mit Bördeldichtring wird mit einem Profil hergestellt. Je nach Rohrbau werden unterschiedlich dicke Bördeldichtringe für die Verbindung von 1,2 & 3mm Rohrwandstärken in Kombination mit diesem Spannring eingesetzt. Das Spannringprofil ist dabei immer gleich.

Varianten ab EUR 21.36*

EUR 21.36*

Zum Produkt

EPDM-Bördeldichtring für Spannring | 1mm, 2mm, 3mm Rohrstärke

Bördeldichtring aus NBR / Perbunan für Spannring (1mm, 2mm und 3mm Rohrwandstärke)

Nennweite - Ihr Außendurchmesser (mm): 80 | Rohrwandstärke / Rohrbau: 1 mm

Bördeldichtring - Perbunan Dichtung Der Bördeldichtring aus NBR (Perbunan) für einen 6mm hohen Bördelrand. Je nach Rohrwandstärke liefern wir die Dichtung in 1mm, 2mm oder 3mm Ausführung für alle gängigen Rohrdurchmesser. Die Spannringe für die Verwendung mit Bördeldichtringen besitzen jeweils nur ein Spannringprofil für alle drei Rohrwandstärken von 1, 2 und 3 mm und sind leistungsfähiger als herkömmliche Spannringe. Sie weisen erhöhte Staub- und Luftdichtigkeit. Die Perbunan Dichtung und Bördeldichtring ist gut geeignet für Chlorkohlenwasserstoff, Heptan, Pentan, Ammoniak, organische u. mineralische Öle, Fette und Lebensmittel. Jedoch nicht geeignet für Aceton, Bewitterung, Methyläthylketon, Ozon und Säuren. Temperaturbereich: -40°C bis +130°C

Varianten ab EUR 4.97*

EUR 5.83*

Zum Produkt

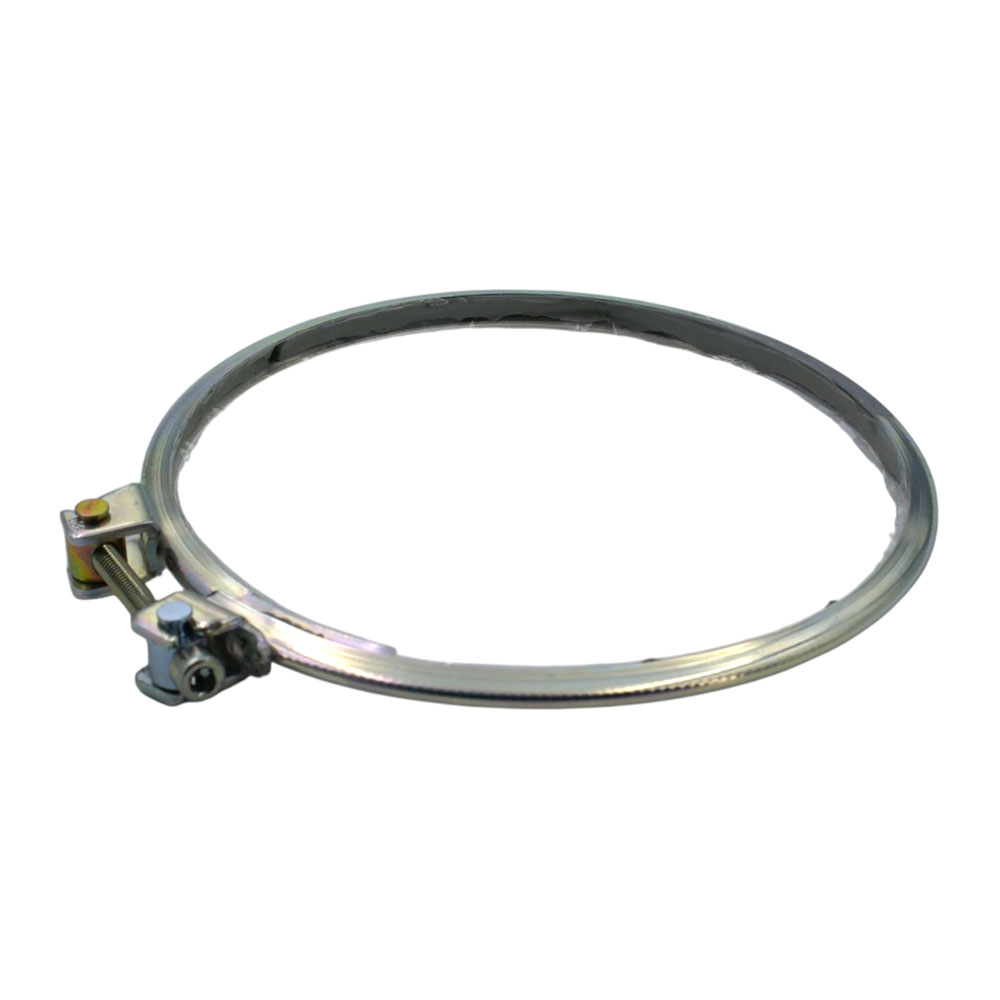

Einteiliger Spannring inkl. Dichtung | 1mm Rohrstärke | verzinkt

einteiliger Spannring inkl. Egobon Dichteinlage (für 1mm Rohrwandstärke), verzinkt

Nennweite - Ihr Außendurchmesser (mm): 80

Einteiliger Spannring inkl. Dichtung Der einteilige Spannring mit einer integrierten grauen Dichteinlage aus Egobon (Butylkautschuk) ist eine klassischer und preisgünstiger Rohrverbindrt für den leichten 1mm Rohrbau. Dieser Spannring / Profilschelle wird nur mit einem Profil für den 1mm Rohrbau hergestellt. Das Profil ist speziell nur für die 1mm Rohrwandstärke geeignet. Die einheitliche Dichtungseinlage ist bereits im Profil enthalten und kann bei der Montage im Spannring verbleiben.

Varianten ab EUR 9.16*

EUR 9.16*

Zum Produkt

Bördeldichtring aus EPDM / Keltan / APTK für Spannring (1mm, 2mm und 3mm Rohrwandstärke)

Nennweite - Ihr Außendurchmesser (mm): 80 | Rohrwandstärke / Rohrbau: 1 mm

Bördeldichtring Der Bördeldichtring aus Keltan / APTK / EPDM für einen 6mm hohen Bördelrand. Je nach Rohrwandstärke liefern wir den Bördeldichtring in 1mm, 2mm oder 3mm Ausführung für alle gängigen Rohrdurchmesser. Die Spannringe für die Verwendung mit Bördeldichtringen besitzen jeweils nur ein Spannringprofil für alle drei Rohrwandstärken von 1, 2 und 3 mm und sind leistungsfähiger als herkömmliche Spannringe. Sie weisen erhöhte Staub- und Luftdichtigkeit. Der EPDM-Bördeldichtring ist gut geeignet für Wasser, Wasserdampf, Aceton, Ammoniak, Laugen, Methyläthylketon, Ozon, viele Säuren Lebensmittel (nicht leitfähig und gute Alterungs- und Witterungsbeständigkeit). Jedoch nicht geeignet für mineralische Öle, Fette, Treibstoffe, Heptan, Pentan, Toluol, Chlorkohlenwasserstoffe. Temperaturbereich: -40°C bis +150°C

Varianten ab EUR 4.70*

EUR 5.21*

Zum Produkt
