HFC35 &57-Serie
Die Polysulfonkupplungen der HFC35-Serie eignen sich für anspruchsvolle Anwendungen. Widerstandsfähigkeit, chemische Widerstandsfähigkeit und Selbstklavierung sind ihre Eigenschaften. Die Polysulfon-Kupplungen der HFC57-Serie haben eine dauerhafte UV-Widerstandsfähigkeit, ohne dass sie an Leistung abbauen. Beide Versionen sind für einen Betriebsdruck von bis zu 8,6 bar ausgelegt und eignen sich für extreme Verhältnisse, Temperaturen zwischen -40°C und 138° C. Das ergonomische Design und die großen Entriegelungstasten machen eine Kupplung einfach zu bedienen und zu handhaben.
Besonders leistungsstark ist das Ventildesign, das sowohl einen hohen Durchfluss als auch ein außergewöhnlich niedriges Totvolumen sicherstellt. Schottverschraubung, Gartengewinde und Hastelloy® C-Feder sind ebenfalls Optionen für beide Varianten.
Technische Eigenschaften:
- Betriebsdruck: Vakuum bis 8,6 bar (125 psi)
- Betriebstemperatur: -40°C bis 138°C
- Hauptkomponenten, Entriegelungstaste und Ventil:
HFC35: Polysulfon
HFC57: Polysulfon UV-beständig - Ventilfeder: Edelstahl 316
- O-Ringe: EPDM
Vorteile:
- Höhere Durchflussraten bei kompakter Größe
- Leicht zu greifen, einfache Handhabung
- Chemisch beständig und mit Gammastrahlen sterilisierbar
- Kombinierbar mit Kupplungen der HFC12 Serie
Anwendungsbereiche der HFC35 & HFC57:
- Filtration von deionisiertem Wasser
- Bioprocessing-Systeme
- Pharmaherstellung
- Schankanlagen
- Abgepackte Bleichmittel
- Teilchenzähler
Schnellverschlusskupplung mit 15,9 mm Schlauchanschluss Die Schnellverschlusskupplung HFCD171035 hat einen Schlauchanschluss für 15,9 mm Innendurchmesser. Die HFCD171035 besitzt ein Absperrventil. Das Material der Kupplung ist Polysulfon und der Dichtring ist aus EPDM. Das Verbindungsstück zum Stecker, hat ein Innenmaß von ≈ 25 mm. Max. Betriebsdruck: Vakuum bis 8,6 bar Max. Betriebstemperatur: -40 °C bis 138 °C Sie können diese Schnellverschlusskupplung mit allen Steckern der HFC12-, HFC35- und HFC57-Serie kombinieren.
CPC Schnellverschlusskupplung 9,5 mm Schlauch zur Plattenmontage Die CPC Schnellverschlusskupplung HFC16635 hat einen Schlauchanschluss für 9,5 mm Innendurchmesser. Die HFC16635 besitzt kein Absperrventil, aber eine Überwurfmutter zur Plattenmontage. Das Material der Kupplung ist Polysulfon. Das Verbindungsstück zum Stecker, hat ein Innenmaß von ≈ 25 mm. Max. Betriebsdruck: Vakuum bis 8,6 bar Max. Betriebstemperatur: -40 °C bis 138 °C Sie können diese CPC Schnellverschlusskupplung mit allen Steckern der HFC12-Serie kombinieren.
Schlauchtülle mit 3/4" BSPT Außengewinde und einer Absperrung Die Schlauchtülle HFCD241235BSPT hat ein 3/4" BSPT Außengewinde. Der HFCD241235BSPT besitzt ein Absperrventil. Das Material des Steckers ist Polysulfon und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung mit dem O-Ring hat ein Maß von ≈ 18 mm. Max. Betriebsdruck: Vakuum bis 8,6 bar Max. Betriebstemperatur: -40 °C bis 138 °C Sie können diese Schlauchtülle mit allen Kupplungen der HFC35- und HFC57-Serie kombinieren.

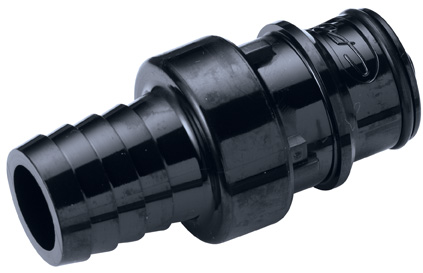

Schlauchtülle mit 15,9 mm Schlauchanschluss und einer Absperrung Die Schlauchtülle HFCD221057 hat einen Schlauchanschluss für 15,9 mm Innendurchmesser. Der HFCD221057 besitzt ein Absperrventil. Das Material des Steckers ist Polysulfon und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung, mit dem O-Ring, hat ein Außenmaß von ≈ 18 mm. Max. Betriebsdruck: Vakuum bis 8,6 bar Max. Betriebstemperatur: -40 °C bis 138 °C Sie können diese Schlauchtülle mit allen Kupplungen der HFC12- und HFC35/57-Serie kombinieren.

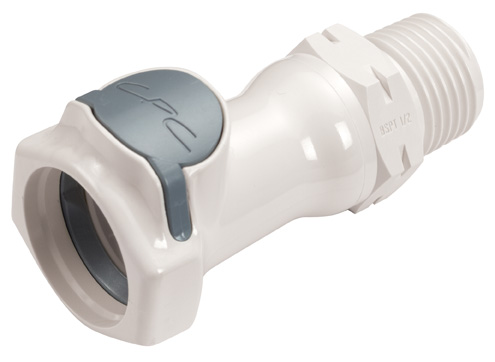

Schnellverschlusskupplung mit 1/2" BSPT Außengewinde Die Schnellverschlusskupplung HFC10835BSPT hat ein 1/2" BSPT Außengewinde. Die HFC10835BSPT besitzt kein Absperrventil. Das Material der Kupplung ist Polysulfon. Das Verbindungsstück zum Stecker hat ein Innenmaß von ≈ 25 mm. Max. Betriebsdruck: Vakuum bis 8,6 bar Max. Betriebstemperatur: -40 °C bis 138 °C Sie können diese Schnellverschlusskupplung mit allen Steckern der HFC12-, HFC35- und HFC57-Serie kombinieren.
Schlauchtülle mit 3/4" NPT Außengewinde und Absperrventil Die Schlauchtülle HFCD241235 hat ein 3/4" NPT Außengewinde. Der HFCD241235 besitzt ein Absperrventil. Das Material des Steckers ist Polysulfon und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung, mit dem O-Ring, hat ein Außenmaß von ≈ 18 mm. Max. Betriebsdruck: Vakuum bis 8,6 bar Max. Betriebstemperatur: -40 °C bis 138 °C Sie können diese Schlauchtülle mit allen Kupplungen der HFC12- und HFC35/57-Serie kombinieren.

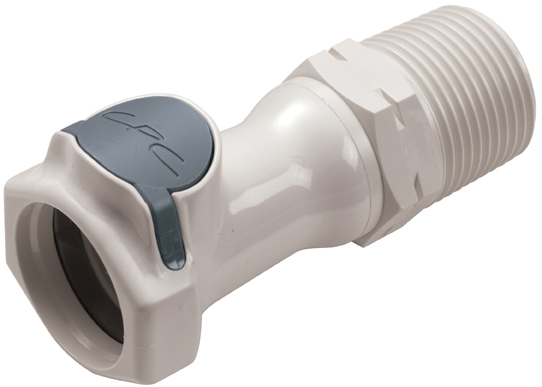

Schnellverschlusskupplung mit 3/4" BSPT Außengewinde und einem Absperrventil Die Schnellverschlusskupplung HFCD101235BSPT hat ein 3/4" BSPT Außengewinde. Die HFCD101235BSPT besitzt ein Absperrventil. Das Material der Kupplung ist Polysulfon und der Dichtring ist aus EPDM. Das Verbindungsstück zum Stecker, hat ein Innenmaß von ≈ 25 mm. Max. Betriebsdruck: Vakuum bis 8,6 bar Max. Betriebstemperatur: -40 °C bis 138 °C Sie können diese Schnellverschlusskupplung mit allen Steckern der HFC12-, HFC35- und HFC57-Serie kombinieren.

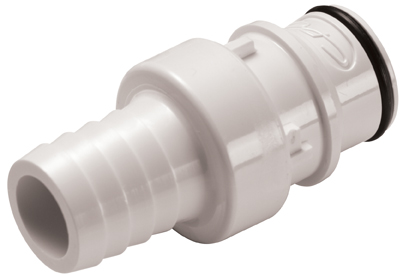

Schlauchtülle mit 15,9 mm Schlauchanschluss Die Schlauchtülle HFCD221035 hat einen Schlauchanschluss für 15,9 mm Innendurchmesser. Der HFCD221035 besitzt ein Absperrventil. Das Material des Steckers ist Polysulfon und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung, mit dem O-Ring, hat ein Außenmaß von ≈ 18 mm. Max. Betriebsdruck: Vakuum bis 8,6 bar Max. Betriebstemperatur: -40 °C bis 138 °C Sie können diese Schlauchtülle mit allen Kupplungen der HFC12-, HFC35- und HFC57-Serie kombinieren.

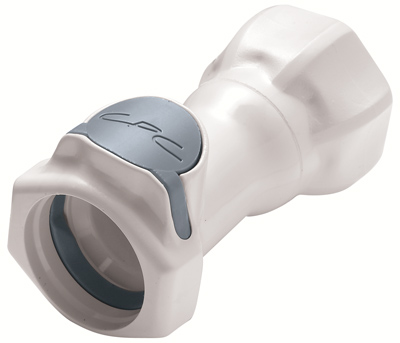

Schnellverschlusskupplung mit 3/4" GHT Innengewinde und einem Absperrventil Die Schnellverschlusskupplung HFCD191235GHT hat ein 3/4" GHT Innengewinde. Die HFCD191235GHT besitzt ein Absperrventil. Das Material der Kupplung ist Polysulfon und der Dichtring ist aus EPDM. Das Verbindungsstück zum Stecker, hat ein Innenmaß von ≈ 25 mm. Max. Betriebsdruck: Vakuum bis 8,6 bar Max. Betriebstemperatur: -40 °C bis 138 °C Sie können diese Schnellverschlusskupplung mit allen Steckern der HFC12-, HFC35- und HFC57-Serie kombinieren.

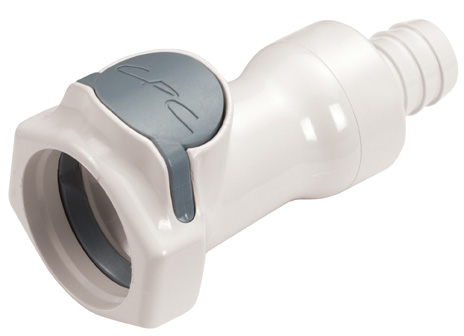

Schnellverschlusskupplung mit 12,7 mm Schlauchanschluss Die Schnellverschlusskupplung HFC17835 hat einen Schlauchanschluss für 12,7 mm Innendurchmesser. Die HFC17835 besitzt kein Absperrventil. Das Material der Kupplung ist Polysulfon und der Dichtring ist aus EPDM. Das Verbindungsstück zum Stecker, hat ein Innenmaß von ≈ 25 mm. Max. Betriebsdruck: Vakuum bis 8,6 bar Max. Betriebstemperatur: -40 °C bis 138 °C Sie können diese Schnellverschlusskupplung mit allen Steckern der HFC12-, HFC35- und HFC57-Serie kombinieren.

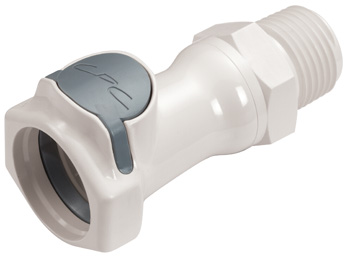

Schnellverschlusskupplung mit 1/2" NPT Außengewinde und Absperrventil Die Schnellverschlusskupplung HFC10835 hat ein 1/2" NPT Außengewinde. Die HFC10835 besitzt ein Absperrventil. Das Material der Kupplung ist Polysulfon. Das Verbindungsstück zum Stecker, hat ein Innenmaß von ≈ 25 mm. Max. Betriebsdruck: Vakuum bis 8,6 bar Max. Betriebstemperatur: -40 °C bis 138 °C Sie können diese Schnellverschlusskupplung mit allen Steckern der HFC12-, HFC35- und HFC57-Serie kombinieren.

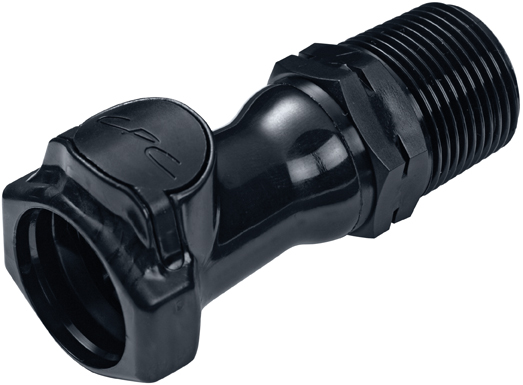

UV Schnellverschlusskupplung mit 3/4" BSPT Gewinde Die UV Schnellverschlusskupplung HFCD101257BSPT hat ein 3/4" BSPT Außengewinde. Die HFCD101257BSPT besitzt ein Absperrventil. Das Material der Kupplung ist UV-beständiges Polysulfon und der Dichtring ist aus EPDM. Das Verbindungsstück zum Stecker hat ein Innenmaß von ≈ 25 mm. Max. Betriebsdruck: Vakuum bis 8,6 bar Max. Betriebstemperatur: -40 °C bis 138 °C Sie können diese UV Schnellverschlusskupplung mit allen Steckern der HFC12-, HFC35- und HFC57-Serie kombinieren.

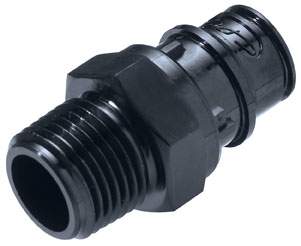

Schlauchtülle mit 3/8" BSPT Außengewinde Die Schlauchtülle HFC24657BSPT hat ein 3/8" BSPT Außengewinde. Der HFC24657BSPT besitzt kein Absperrventil. Das Material des Steckers ist Polysulfon und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung, mit dem O-Ring, hat ein Außenmaß von ≈ 18 mm. Max. Betriebsdruck: Vakuum bis 8,6 bar Max. Betriebstemperatur: -40 °C bis 138 °C Sie können diese Schlauchtülle mit allen Kupplungen der HFC12- und HFC35/57-Serie kombinieren.

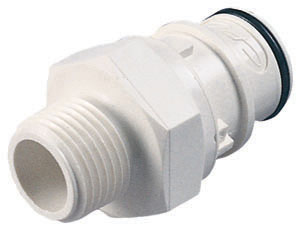

CPC Schlauchtülle mit 1/2" NPT Außengewinde Die CPC Schlauchtülle HFC24835 hat ein 1/2" NPT Außengewinde. Der HFC24835 besitzt kein Absperrventil. Das Material des Steckers ist Polysulfon und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung, mit dem O-Ring, hat ein Außenmaß von ≈ 18 mm. Max. Betriebsdruck: Vakuum bis 8,6 bar Max. Betriebstemperatur: -40 °C bis 138 °C Sie können diese CPC Schlauchtülle mit allen Kupplungen der HFC12- und HFC35/57-Serie kombinieren.
Schnellverschlusskupplung mit 3/4" NPT Außengewinde und Absperrventil Die Schnellverschlusskupplung HFCD101235 hat ein 3/4" NPT Außengewinde. Die HFCD101235 besitzt ein Absperrventil. Das Material der Kupplung ist Polysulfon und der Dichtring ist aus EPDM. Das Verbindungsstück zum Stecker, hat ein Innenmaß von ≈ 25 mm. Max. Betriebsdruck: Vakuum bis 8,6 bar Max. Betriebstemperatur: -40 °C bis 138 °C Sie können diese Schnellverschlusskupplung mit allen Steckern der HFC12-, HFC35- und HFC57-Serie kombinieren.
UV-beständige CPC Schlauchtülle mit 9,5 mm Anschluss Die UV-beständige CPC Schlauchtülle HFCD22657 hat einen Schlauchanschluss für 9,5 mm Innendurchmesser. Der HFCD22657 besitzt ein Absperrventil. Das Material des Steckers ist Polysulfon und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung, mit dem O-Ring, hat ein Außenmaß von ≈ 18 mm. Max. Betriebsdruck: Vakuum bis 8,6 bar Max. Betriebstemperatur: -40 °C bis 138 °C Sie können diese UV-beständige CPC Schlauchtülle mit allen Kupplungen der HFC12 und HFC35/57-Serie kombinieren.

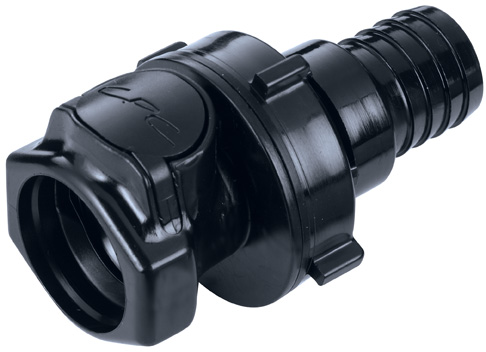

Schnellverschlusskupplung mit 19,0 mm Schlauchanschluss und Absperrventil Die Schnellverschlusskupplung HFCD161257 hat einen Schlauchanschluss für 19,0 mm Innendurchmesser. Die HFCD161257 besitzt ein Absperrventil und eine Überwurfmutter zur Plattenmontage. Das Material der Kupplung ist UV-beständiges Polysulfon. Das Verbindungsstück zum Stecker, hat ein Innenmaß von ≈ 25 mm. Max. Betriebsdruck: Vakuum bis 8,6 bar Max. Betriebstemperatur: -40 °C bis 138 °C Sie können diese Schnellverschlusskupplung mit allen Steckern der HFC12-, HFC35- und HFC57-Serie kombinieren.
Schlauchtülle mit einem 1/2" BSPT Außengewinde und einem Absperrventil Die Schlauchtülle HFCD24835BSPT hat ein 1/2" BSPT Außengewinde. Der HFCD24835BSPT besitzt ein Absperrventil. Das Material des CPC Steckers ist Polysulfon und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung, mit dem O-Ring, hat ein Außenmaß von ≈ 18 mm. Max. Betriebsdruck: Vakuum bis 8,6 bar Max. Betriebstemperatur: -40 °C bis 138 °C Sie können diese Schlauchtülle mit allen Kupplungen der HFC12- und HFC35/57-Serie kombinieren.
Schlauchtülle mit 3/4" GHT Innengewinde und Absperrung Die Schlauchtülle HFCD261235GHT hat ein 3/4" GHT Innengewinde. Der HFCD261235GHT besitzt ein Absperrventil. Das Material des Steckers ist Polysulfon und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung mit dem O-Ring hat ein Maß von ≈ 18 mm. Max. Betriebsdruck: Vakuum bis 8,6 bar Max. Betriebstemperatur: -40 °C bis 138 °C Sie können diese Schlauchtülle mit allen Kupplungen der HFC35- und HFC57-Serie kombinieren.

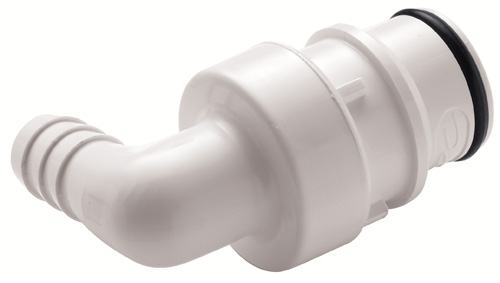

Winkelschlauchtülle mit 9,5 mm Schlauchanschluss und Absperrventil Die Winkelschlauchtülle HFCD23635 hat einen Schlauchanschluss für 9,5 mm Innendurchmesser. Der HFCD23635 besitzt ein Absperrventil. Das Material des Steckers ist Polysulfon und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung, mit dem O-Ring, hat ein Außenmaß von ≈ 18 mm. Max. Betriebsdruck: Vakuum bis 8,6 bar Max. Betriebstemperatur: -40 °C bis 138 °C Sie können diese Winkelschlauchtülle mit allen Kupplungen der HFC12- und HFC35/57-Serie kombinieren.

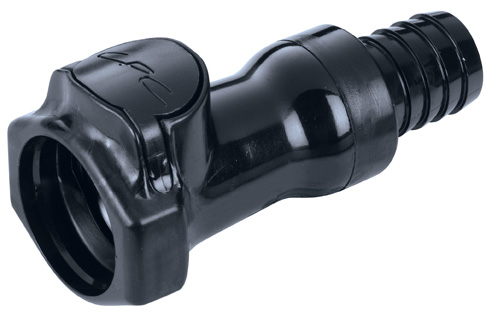

HFCD171057 | Schnellverschlusskupplung mit 15,9 mm Schlauchanschluss und Absperrventil Die Schnellverschlusskupplung HFCD171057 hat einen Schlauchanschluss für 15,9 mm Innendurchmesser. Die HFCD171057 besitzt ein Absperrventil. Das Material der Kupplung ist UV-beständiges Polysulfon und der Dichtring ist aus EPDM. Das Verbindungsstück zum Stecker, hat ein Innenmaß von ≈ 25 mm. Max. Betriebsdruck: Vakuum bis 8,6 bar Max. Betriebstemperatur: -40 °C bis 138 °C Sie können diese Schnellverschlusskupplung mit allen Steckern der HFC12-, HFC35- und HFC57-Serie kombinieren.
Schnellverschlusskupplung mit 19 mm Schlauchanschluss und Absperrventil Die Schnellverschlusskupplung HFCD171235 hat einen Schlauchanschluss für 19,0 mm Innendurchmesser. Die HFCD171235 besitzt ein Absperrventil. Das Material der Kupplung ist Polysulfon und der Dichtring ist aus EPDM. Das Verbindungsstück zum Stecker, hat ein Innenmaß von ≈ 25 mm. Max. Betriebsdruck: Vakuum bis 8,6 bar Max. Betriebstemperatur: -40 °C bis 138 °C Sie können diese Schnellverschlusskupplung mit allen Steckern der HFC35- und HFC57-Serie kombinieren.
Schlauchtülle mit 1/2" BSPT Außengewinde Die Schlauchtülle HFC24835BSPT hat ein 1/2" BSPT Außengewinde. Der HFC24835BSPT besitzt kein Absperrventil. Das Material des Steckers ist Polysulfon und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung, mit dem O-Ring, hat ein Außenmaß von ≈ 18 mm. Max. Betriebsdruck: Vakuum bis 8,6 bar Max. Betriebstemperatur: -40 °C bis 138 °C Sie können diese Schlauchtülle mit allen Kupplungen der HFC12-, HFC35- und HFC57-Serie kombinieren.
Schnellverschlusskupplung mit 12,7 mm Schlauchanschluss Absperrventil Die Schnellverschlusskupplung HFCD17835 hat einen Schlauchanschluss für 12,7 mm Innendurchmesser. Die HFCD17835 besitzt ein Absperrventil. Das Material der Kupplung ist Polysulfon und der Dichtring ist aus EPDM. Das Verbindungsstück zum Stecker, hat ein Innenmaß von ≈ 25 mm. Max. Betriebsdruck: Vakuum bis 8,6 bar Max. Betriebstemperatur: -40 °C bis 138 °C Sie können diese Schnellverschlusskupplung mit allen Steckern der HFC12-, HFC35- und HFC57-Serie kombinieren.
