NS1-Serie
Das Produkt der NS1-Serie von Non-Spill Schnellkupplungen weist spezielle Eigenschaften auf. Es besteht die Möglichkeit, geschlossene Systeme tropffrei zu entkuppeln, dank der integrierten Non-Spill Absperrventile. Aus diesem Grund wird eine Leitungsreinigung komplett vermieden. Zur Zeit handelt es sich bei der NS1-Schnellkupplung um die kleinste Kunststoff-Schnellverschlusskupplung mit einer Verarbeitungsrate von 100 %. Auf diese Weise können geschlossene Systeme mit mindestens 3,2 mm (1/8“) Schlauchdurchmesser leicht miteinander verbunden und getrennt werden.
Selbst wenn der Schlauch angeschlossen ist, kann er sich ohne Abknicken oder Drehen frei bewegen. Aus diesem Grund kann auch eine unerwünschte Störung des Medienflusses ausgeschlossen werden. Die Kunststoff-Schnellverschlusskupplung der NS1-Serie ist daher ideal für den Einsatz in geschlossenen Systemen. Ergonomie und Bedienfreundlichkeit sorgen außerdem für eine unkomplizierte Handhabung beim Verbinden und Trennen.
Technische Eigenschaften:
- Betriebsdruck: Vakuum bis 1,0 bar (15 psi)
- Betriebstemperatur: 0°C bis 49°C
- Hauptkomponenten und Ventil: lasfaserverstärktes Polypropylen, PEEK®
- Entriegelungstaste: PEEK®
- Ventilfeder: Edelstahl 316
- O-Ringe: EPDM
Besonderheiten:
- Non-Spill Design
- Extrem geringer Lufteinschluss
- Freies Rotieren vom Schlauch
- Chemisch beständig
Vorteile:
- tropffreie Verbindung für geschlossene Systeme
- minimiert Kontamination
- kein Abknicken oder Verdrehen
- zuverlässige Festigkeit

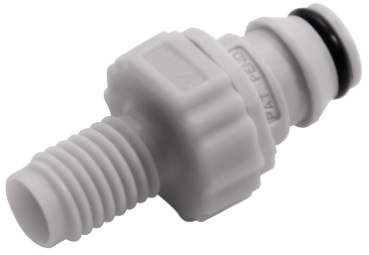

CPC Stecker der NS-1 Serie mit 1/4-28 Außengewinde Der CPC Stecker NS1D24042812 hat ein 1/4-28 Außengewinde. Der NS1D24042812 CPC Stecker besitzt ein Absperrventil. Das Material des Steckers ist Polypropylen (PP) und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung, hat ein Außenmaß von ≈ 6 mm. Sie können diesen Stecker mit allen Kupplungen der CPC NS1-Serie kombinieren.

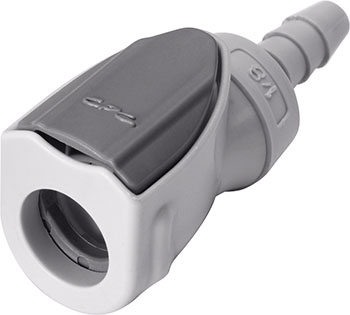

CPC-Kupplung mit 3,2 mm Schlauchanschluss und Absperrventil Die CPC-Kupplung NS1D170212 hat ein Schlauchanschluss für 3,2 mm Innendurchmesser sowie ein Absperrventil. Das Material der CPC-Kupplung ist Polypropylen (PP) und der Dichtring ist aus EPDM. Das Verbindungsstück zum CPC Stecker hat ein Innenmaß von ≈ 8 mm. Sie können diese CPC-Kupplung mit allen Steckern der CPC NS1-Serie kombinieren.

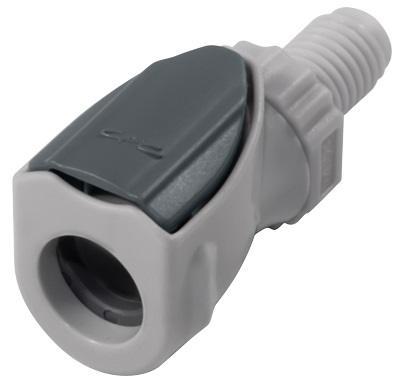

CPC Kupplung der NS-1 Serie mit 1/4-28 Außengewinde Die CPC Kupplung NS1D10042812 hat ein1/4-28 Außengewinde. Die NS1D10042812 CPC Kupplung besitzt ein Absperrventil. Das Material der CPC Kupplung der NS1 Serie ist Polypropylen (PP) und der Dichtring ist aus EPDM. Das Verbindungsstück zum Stecker, hat ein Innenmaß von ≈ 8 mm. Sie können diese Kupplung mit allen Steckern der CPC NS1- Serie kombinieren.

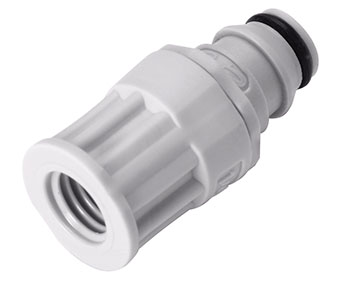

CPC Stecker mit Mikrodurchmesser Der CPC Stecker NS1D26042812 hat ein 1/4-28 UNF Innengewinde (Flat Bottom Port für Mikrodurchmesser). Der NS1D26042812 CPC Stecker besitzt ein Absperrventil. Das Material des Steckers ist Polypropylen (PP) und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung hat ein Außenmaß von ≈ 6 mm. Sie können diesen CPC Stecker mit Mikrodurchmesser mit allen Kupplungen der CPC NS1-Serie kombinieren.

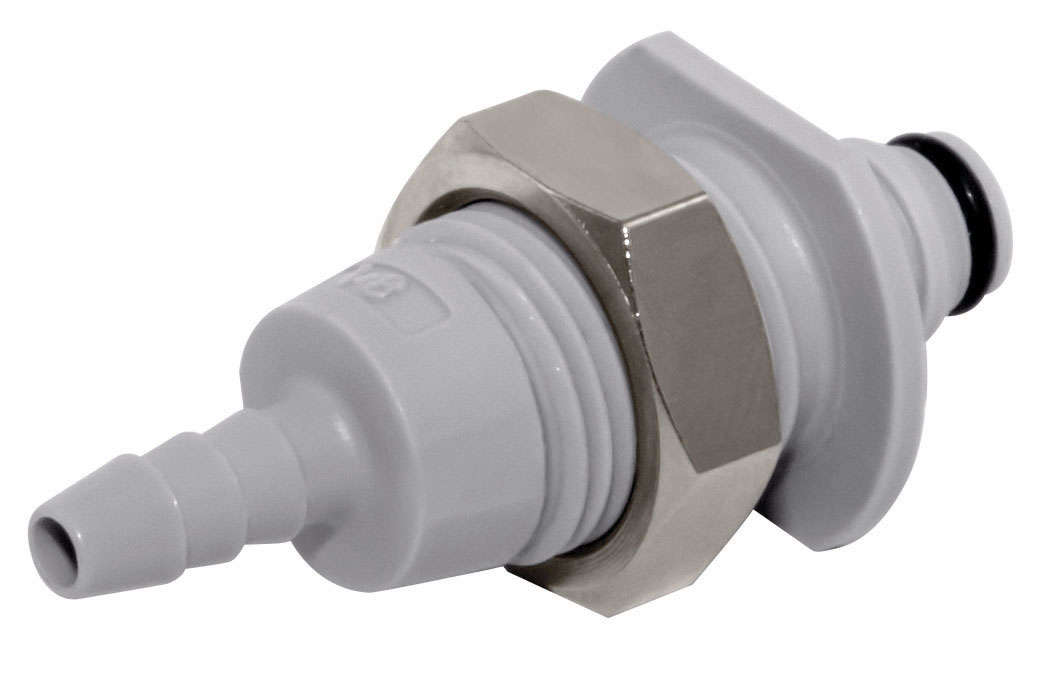

CPC Stecker NS1D420212 mit 3,2 mm Schlauchanschluss, Plattenmontage Der CPC Stecker NS1D420212 mit einem Schlauchanschluss für 3,2 mm Innendurchmesser. Der NS1D420212 CPC Stecker besitzt ein Absperrventil. Das Material des Steckers ist Polypropylen (PP) und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung hat ein Außenmaß von ≈ 6 mm. Sie können diesen Stecker mit allen Kupplungen der CPC NS1-Serie kombinieren.

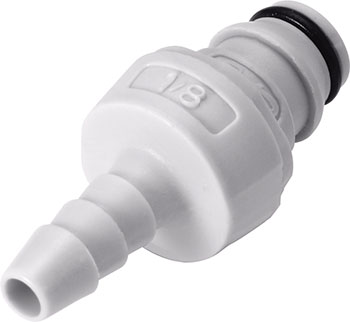

CPC Stecker NS1D220212 mit 3,2 mm Schlauchanschluss | NS1-Serie Der CPC Stecker NS1D220212 mit einem Schlauchanschluss für 3,2 mm Innendurchmesser. Der NS1D220212 CPC Stecker besitzt ein Absperrventil. Das Material des Steckers ist Polypropylen (PP) und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung hat ein Außenmaß von ≈ 6 mm. Sie können diesen Stecker mit allen Kupplungen der CPC NS1-Serie kombinieren.

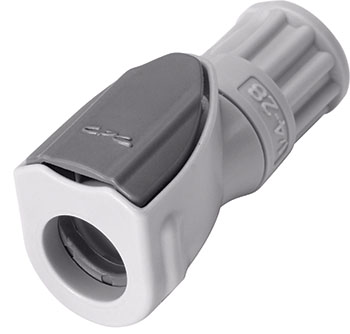

CPC Kupplung mit 1/4-28 UNF Innengewinde und 3,2 mm Schlauchanschluss Die CPC Kupplung NS1D19042812 ist mit einen Schlauchanschluss für 3,2 mm oder kleinere Innendurchmesser (Mikrodurchmesser) versehen. Die NS1D19042812 CPC Kupplung besitzt ein Absperrventil. Das Material der CPC Kupplung ist Polypropylen (PP) und der Dichtring ist aus EPDM gefertigt. Das Verbindungsstück zum CPC Stecker, hat ein Innenmaß von ≈ 8 mm. Sie können diese Kupplung mit allen Steckern der CPC NS1- Serie kombinieren.

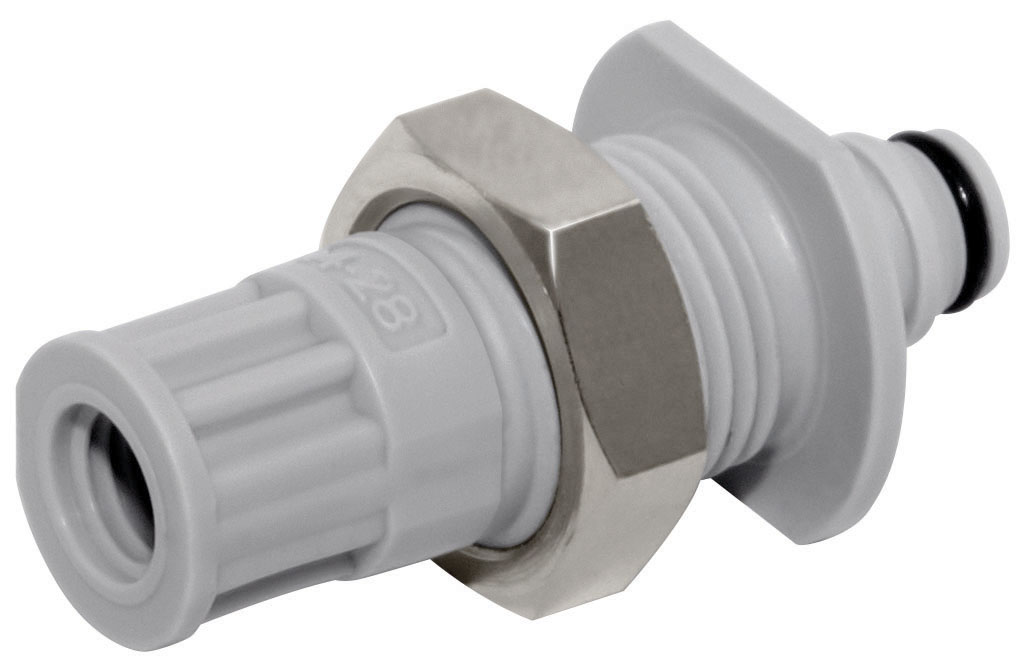

CPC Stecker mit 1/4-28 UNF Innengewinde und Mikrodurchmesser mit 3,2 mm Schlauchanschluss Der CPC Stecker NS1D48042812 hat ein1/4-28 UNF Innengewinde (Flat Bottom Port für Mikrodurchmesser). Der NS1D48042812 CPC Stecker besitzt ein Absperrventil und eine Überwurfmutter zur Plattenmontage. Das Material des CPC Steckers ist Polypropylen (PP) und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung hat ein Außenmaß von ≈ 6 mm. Sie können diesen CPC Stecker mit allen Kupplungen der CPC NS1-Serie kombinieren.
