HFC12-Serie
Mit einer Nennweite von 3/8“ hat die patentierte HFC-12 Serie einen Durchfluss, der dem vieler 1/2“-Kupplungen entspricht. HFC-Kupplungen, da sie leicht und kompakt sind, werden häufig als Alternative zu den schweren und unförmigen Kugelverschlüssen besitzenden Standard-Messingkupplungen eingesetzt. Ein ergonomisches Design und große Entriegelungstasten machen die Kupplung benutzerfreundlich und handhabbar.
Eine besonders leistungsstarke Ventilkonstruktion sorgt für einen hohen Durchfluss und ein ungewöhnlich geringes Gesamtvolumen. Es sind auch Kupplungen erhältlich, die den Anforderungen der NSF-Norm entsprechen.
Technische Eigenschaften:
- Betriebsdruck: Vakuum bis 4,2 bar (60 psi)
- Betriebstemperatur: 0°C bis 71°C / 32°F bis 160°F
- Hauptkomponenten, Entriegelungstaste und Ventil: Polypropylen
- Ventilfeder: Edelstahl 316
- O-Ringe: EPDM
Vorteile:
- Höhere Durchflussraten bei kompakter Größe
- Leicht zu greifen, einfache Handhabung
- Chemisch beständig und mit Gammastrahlen sterilisierbar
- Kombinierbar mit Kupplungen der Serien HFC35 und HFC57
Anwendungsbereiche der HFC12-Serie:
- Chemikalien für die Fotoentwicklung
- Batteriefüllsysteme
- Luftmatratzensysteme
- Sprühsysteme
- Frostschutzmittel-Recycling
- Heiz- und Kühlsysteme
CPC Schlauchkupplung mit 12,7 mm Schlauchanschluss Die CPC Schlauchkupplung HFC16812 hat einen Schlauchanschluss für 12,7 mm Innendurchmesser. Die HFC16812 besitzt kein Absperrventil, aber eine Überwurfmutter zur Plattenmontage. Das Material der Kupplung ist Polypropylen. Das Verbindungsstück zum Stecker, hat ein Innenmaß von ≈ 25 mm. Sie können diese CPC Schlauchkupplung mit 12,7 mm Schlauchanschluss mit allen Steckern der CPC HFC12-Serie kombinieren.
Schlauchstecker mit 15,9 mm Schlauchanschluss Der Schlauchstecker HFC221012 hat einen Schlauchanschluss für 15,9 mm Innendurchmesser. Der HFC221012 besitzt kein Absperrventil. Das Material des Steckers ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung, mit dem O-Ring, hat ein Außenmaß von ≈ 18 mm. Sie können diesen Schlauchstecker mit 15,9 mm Schlauchanschluss mit allen Kupplungen der CPC HFC12-Serie kombinieren.

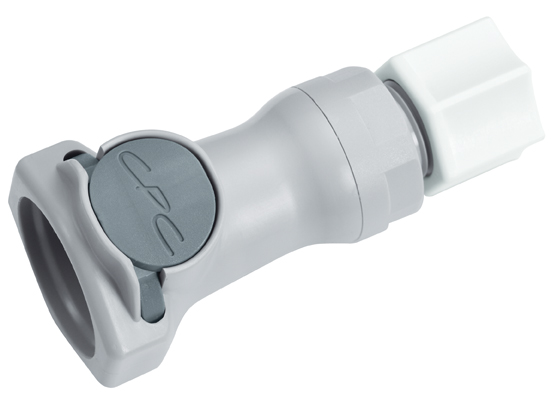

HFCD13612 CPC Schlauchkupplung mit einem 3/8" JACO Schlauchanschluss Die CPC Schlauchkupplung HFCD13612 hat einen 3/8" JACO Schlauchanschluss. Die HFCD13612 besitzt ein Absperrventil. Das Material der Kupplung ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zum Stecker hat ein Innenmaß von ≈ 25 mm. Sie können diese CPC Schlauchkupplung mit allen Steckern der HFC12-, HFC35- und HFC57-Serie kombinieren.

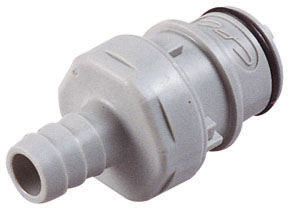

Schlauchstecker mit 9,5 mm Schlauchanschluss Der CPC Schlauchstecker HFC22612 hat einen Schlauchanschluss für 9,5 mm Innendurchmesser. Der HFC22612 besitzt kein Absperrventil. Das Material des Steckers ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung, mit dem O-Ring, hat ein Außenmaß von ≈ 18 mm. Sie können diesen Schlauchstecker mit 9,5 mm Schlauchanschluss mit allen Kupplungen der CPC HFC12-Serie kombinieren.

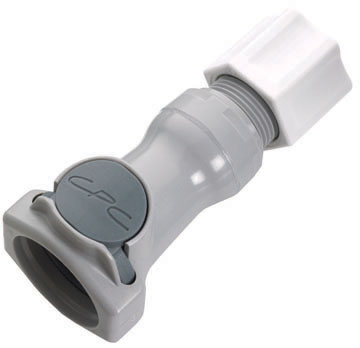

HFC13812 CPC Schlauchkupplung mit einem 1/2" JACO Schlauchanschluss Die CPC Schlauchkupplung HFC13812 hat einen 1/2" JACO Schlauchanschluss. Die HFC13812 besitzt kein Absperrventil. Das Material der Kupplung ist Polypropylen. Das Verbindungsstück zum Stecker hat ein Innenmaß von ≈ 25 mm. Sie können diese CPC Schlauchkupplung mit allen Steckern der HFC12-, HFC35- und HFC57-Serie kombinieren.
HFC24612BSPT | CPC Schlauchstecker 3/8" NPT Außengewinde ohne Absperrung Der CPC Schlauchstecker HFC24612BSPT hat ein 3/8" BSPT Außengewinde. Der HFC24612 besitzt kein Absperrventil. Das Material des Steckers ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung, mit dem O-Ring, hat ein Außenmaß von ≈ 18 mm. Sie können diesen CPC Schlauchstecker 3/8" BSPT Außengewinde mit allen Kupplungen der CPC HFC12-Serie kombinieren.

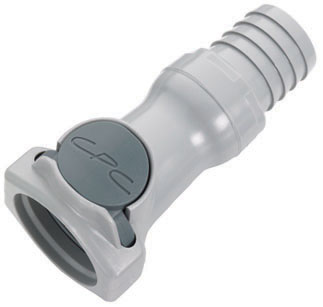

CPC Schlauchkupplung mit 19 mm Schlauchanschluss ohne Absperrventil Die CPC Schlauchkupplung HFC171212 hat einen Schlauchanschluss für 19,0 mm Innendurchmesser. Die HFC171212 besitzt kein Absperrventil. Das Material der Kupplung ist Polypropylen. Das Verbindungsstück zum Stecker, hat ein Innenmaß von ≈ 25 mm. Sie können diese CPC Schlauchkupplung mit 19 mm Schlauchanschluss ohne Absperrventil mit allen Steckern der CPC HFC12-Serie kombinieren.
Schlauchstecker mit 3/4" NPT Außengewinde mit Absperrventil Der Schlauchstecker HFCD241212 hat ein 3/4" NPT Außengewinde. Der HFCD241212 besitzt ein Absperrventil. Das Material des Steckers ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung, mit dem O-Ring, hat ein Außenmaß von ≈ 18 mm. Sie können diesen Schlauchstecker mit 3/4" NPT Außengewinde mit allen Kupplungen der CPC HFC12-Serie kombinieren.

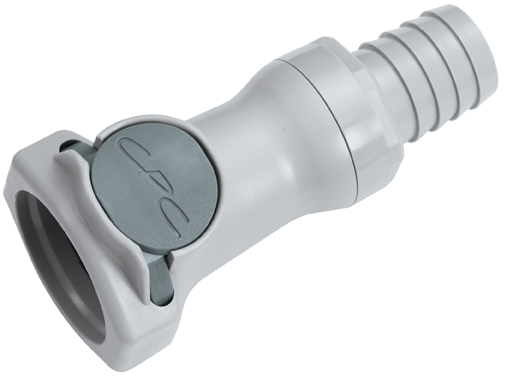

CPC Schlauchkupplung mit 15,9 mm Schlauchanschluss Die CPC Schlauchkupplung HFC171012 hat einen Schlauchanschluss für 15,9 mm Innendurchmesser. Die HFC171012 besitzt kein Absperrventil. Das Material der Kupplung ist Polypropylen. Das Verbindungsstück zum Stecker, hat ein Innenmaß von ≈ 25 mm. Sie können diese CPC Schlauchkupplung mit 15,9 mm Schlauchanschluss mit allen Steckern der CPC HFC12-Serie kombinieren.
CPC Schlauchkupplung mit einem 1/2" JACO Schlauchanschluss Die CPC Schlauchkupplung HFCD13812 hat einen 1/2" JACO Schlauchanschluss. Die HFCD13812 besitzt ein Absperrventil. Das Material der Kupplung ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zum Stecker hat ein Innenmaß von ≈ 25 mm. Sie können diese CPC Schlauchkupplung mit einem 1/2" JACO Schlauchanschluss mit allen Steckern der HFC12-, HFC35- und HFC57-Serie kombinieren.
Schlauchkupplung mit 12,7 mm Anschluss zur Plattenmontage Die CPC Schlauchkupplung HFCD16812 hat einen Schlauchanschluss für 12,7 mm Innendurchmesser. Die HFCD16812 besitzt ein Absperrventil und eine Überwurfmutter zur Plattenmontage. Das Material der Kupplung ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zum Steckerhat ein Innenmaß von ≈ 25 mm. Sie können diese Schlacuhkupplung mit allen Steckern der CPC HFC12-Serie kombinieren.

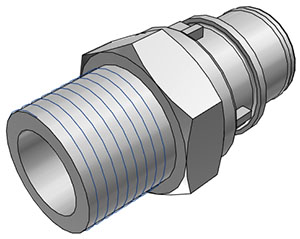

Schlauchstecker mit 1/2" NPT Außengewinde Der Schlauchstecker HFC24812 hat ein 1/2" NPT Außengewinde. Der HFC24812 besitzt kein Absperrventil. Das Material des Steckers ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung, mit dem O-Ring, hat ein Außenmaß von ≈ 18 mm. Sie können diesen Schlauchstecker mit 1/2" NPT Außengewinde mit allen Kupplungen der CPC HFC12-Serie kombinieren.

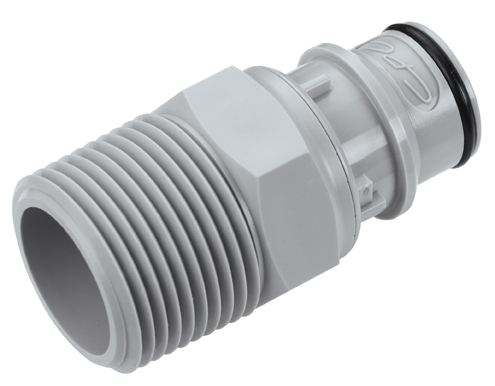

CPC Schlauchstecker mit 3/4" NPT Außengewinde Der CPC Schlauchstecker HFC241212 hat ein 3/4" NPT Außengewinde. Der HFC241212 besitzt kein Absperrventil. Das Material des Steckers ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung, mit dem O-Ring, hat ein Außenmaß von ≈ 18 mm. Sie können diesen CPC Schlauchstecker mit 3/4" NPT Außengewinde mit allen Kupplungen der CPC HFC12-Serie kombinieren.

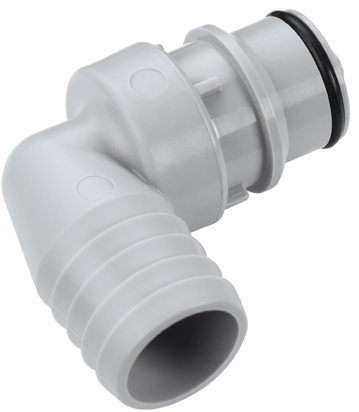

Schlauch Winkelstecker der Serie HFC12 mit einem 19 mm Schlauchanschluss Der Schlauch Winkelstecker HFCD231212 hat einen Schlauchanschluss für 19,0 mm Innendurchmesser. Der HFCD231212 besitzt ein Absperrventil. Das Material des Steckers ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung, mit dem O-Ring, hat ein Außenmaß von ≈ 18 mm. Sie können diesen Schlauch Winkelstecker mit allen Kupplungen der HFC12-, HFC35- und HFC57-Serie kombinieren.

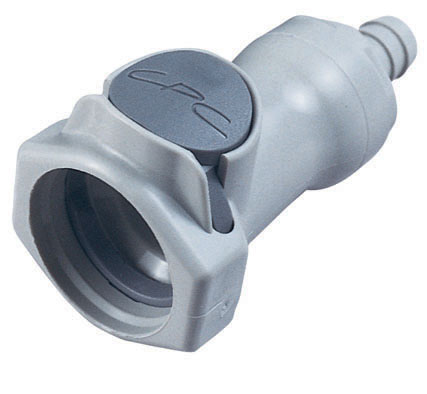

Schlauchkupplung mit 9,5 mm Schlauchanschluss Die CPC Schlauchkupplung HFC17612 hat einen Schlauchanschluss für 9,5 mm Innendurchmesser. Die HFC17612 besitzt kein Absperrventil. Das Material der Kupplung ist Polypropylen. Das Verbindungsstück zum Stecker, hat ein Innenmaß von ≈ 25 mm. Sie können diese Schlauchkupplung mit allen Steckern der CPC HFC12-Serie kombinieren.

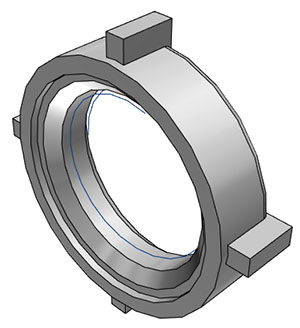

694300 Plattenmontagemutter für CPC | HFC, PLC-NSF, LC-NSF und APC-NSF Plattenmontagemutter aus Polysulfon für CPC Kupplung und Stecker der Serien HFC, PLC-NSF, LC-NSF und APC-NSF. Herstellernummer: 694300
Schlauchkupplung mit 12,7 mm Schlauchanschluss Die CPC Schlauchkupplung HFC17812 hat einen Schlauchanschluss für 12,7 mm Innendurchmesser. Die HFC17812 besitzt kein Absperrventil. Das Material der Kupplung ist Polypropylen. Das Verbindungsstück zum Stecker, hat ein Innenmaß von ≈ 25 mm. Sie können diese Schlauchkupplung mit 12,7 mm Schlauchanschluss mit allen Steckern der CPC HFC12-Serie kombinieren.

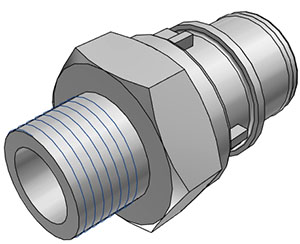

CPC Schlauchstecker 3/8" NPT Außengewinde ohne Absperrung Der CPC Schlauchstecker HFC24612 hat ein 3/8" NPT Außengewinde. Der HFC24612 besitzt kein Absperrventil. Das Material des Steckers ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung, mit dem O-Ring, hat ein Außenmaß von ≈ 18 mm. Sie können diesen CPC Schlauchstecker 3/8" NPT Außengewinde mit allen Kupplungen der CPC HFC12-Serie kombinieren.

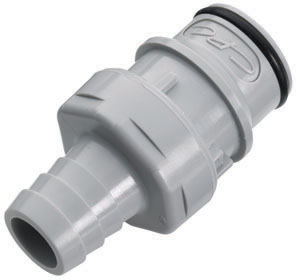

Schlauchstecker mit 12,7 mm Schlauchanschluss Der Schlauchstecker HFC22812 mit einem Schlauchanschluss für 12,7 mm Innendurchmesser. Der HFC22812 besitzt kein Absperrventil. Das Material des Steckers ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung, mit dem O-Ring, hat ein Außenmaß von ≈ 18 mm. Sie können diesen Schlauchstecker mit allen Kupplungen der CPC HFC12-Serie kombinieren.

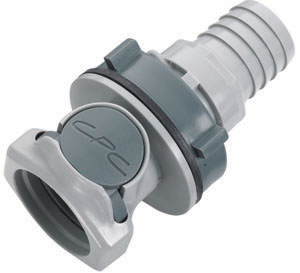

Schlauchkupplung mit 19 mm Schlauchanschluss zur Plattenmontage Die CPC Schlauchkupplung HFCD161212 hat einen Schlauchanschluss für 19,0 mm Innendurchmesser. Die HFCD161212 besitzt ein Absperrventil und eine Überwurfmutter zur Plattenmontage. Das Material der Kupplung ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zum Stecker, hat ein Innenmaß von ≈ 25 mm. Sie können diese Schlauchkupplung mit 19 mm Schlauchanschluss mit allen Steckern der CPC HFC12-Serie kombinieren.

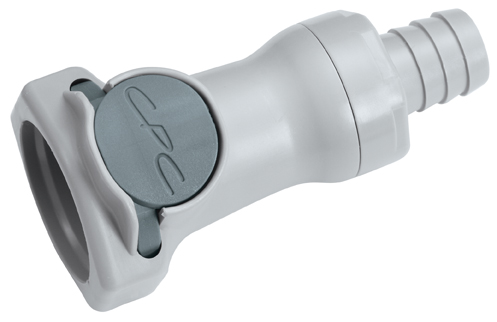

CPC Schlauchkupplung mit 12,7 mm Schlauchanschluss mit Absperrventil Die CPC Schlauchkupplung HFCD17812 hat einen Schlauchanschluss für 12,7 mm Innendurchmesser. Die HFCD17812 besitzt ein Absperrventil. Das Material der Kupplung ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zum Stecker, hat ein Innenmaß von ≈ 25 mm. Sie können diese CPC Schlauchkupplung mit allen Steckern der CPC HFC12-Serie kombinieren.

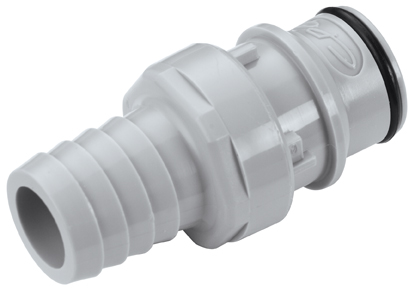

CPC Schlauchstecker mit 15,9 mm Schlauchanschluss Der CPC Schlauchstecker HFCD221012 hat einen Schlauchanschluss für 15,9 mm Innendurchmesser. Der HFCD221012 besitzt ein Absperrventil. Das Material des Steckers ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung, mit dem O-Ring, hat ein Außenmaß von ≈ 18 mm. Sie können diesen CPC Schlauchstecker mit 15,9 mm Schlauchanschluss mit allen Kupplungen der CPC HFC12-Serie kombinieren.

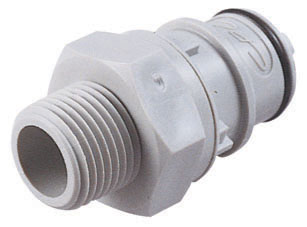

Schlauchstecker mit 3/8" NPT Außengewinde und Absperrventil Der CPC Schlauchstecker HFCD24612 hat ein 3/8" NPT Außengewinde. Der HFCD24612 besitzt ein Absperrventil. Das Material des Steckers ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung, mit dem O-Ring, hat ein Außenmaß von ≈ 18 mm. Sie können diesen Schlauchstecker mit allen Kupplungen der CPC HFC12-Serie kombinieren.

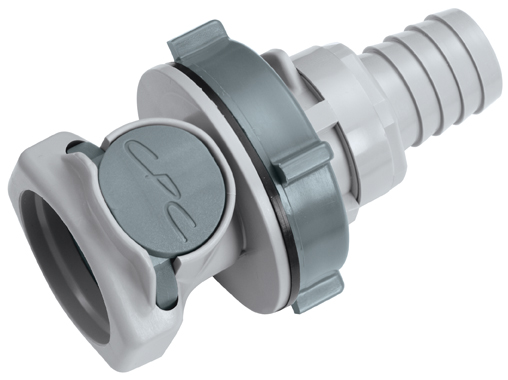

Wasser Schnellkupplung mit 15,9 mm Schlauchanschluss zur Plattenmontage Die Wasser Schnellkupplung HFC161012 hat einen Schlauchanschluss für 15,9 mm Innendurchmesser. Die HFC161012 besitzt kein Absperrventil, aber eine Überwurfmutter zur Plattenmontage. Das Material der Wasser Schnellkupplung ist Polypropylen. Das Verbindungsstück zum Stecker, hat ein Innenmaß von ≈ 25 mm. Sie können diese Wasser Schnellkupplung mit allen Steckern der CPC HFC12-Serie kombinieren.
