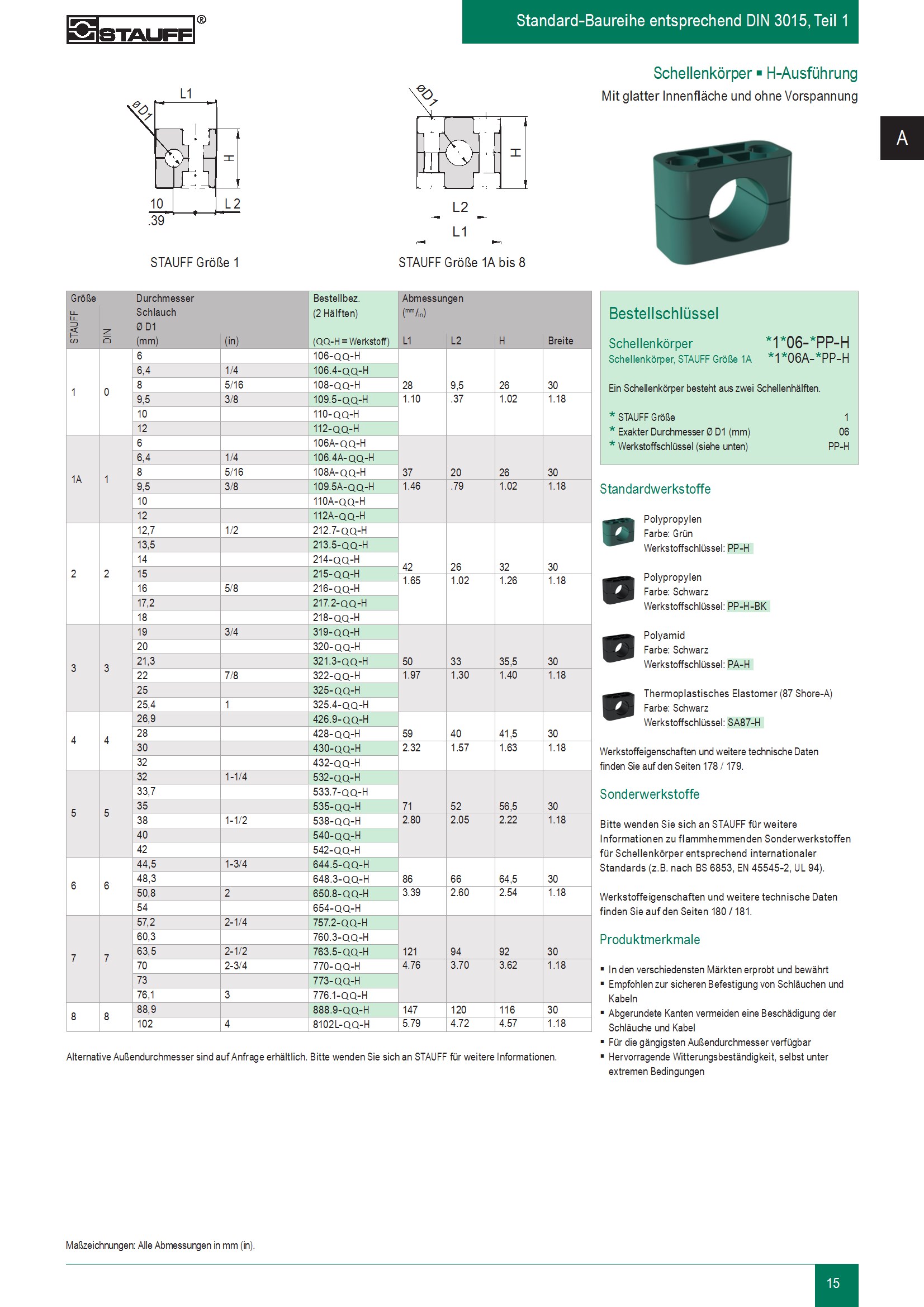

STAUFF Schelle Standard Baureihe - PPH - glatte Innenfläche
STAUFF Schelle mit glatter Innenfläche
Die STAUFF Schelle der Standard-Baureihe PPH nach DIN 3015 ist zur einfachen und gleichzeitig sicheren Befestigung von Rohren, Schläuchen, Kabeln und anderen Bauteilen. Der Durchmesser kann zwischen 6 mm und 102 mm gewählt werden. Die Innenfläche der STAUFF Schelle ist glatt.
Passende Schrauben für die STAUFF Schelle:
|
Baugröße |
Sechskantschraube mit Deckplatte |
Inbusschraube ohne Deckplatte |
|
1 |
M6 x 30 |
M6 x 20 |
|
1a |
M6 x 30 |
M6 x 20 |
|
2 |
M6 x 35 |
M6 x 25 |
|
3 |
M6 x 40 |
M6 x 30 |
|
4 |
M6 x 45 |
M6 x 35 |
|
5 |
M6 x 60 |
M6 x 50 |
|
6 |
M6 x 70 |
M6 x 60 |
|
7 |
M6 x 100 |
M6 x 90 |
|
8 |
M6 x 125 |
M6 x 110 |
STAUFF Schelle Standard Baureihe - PPH - glatte Innenfläche
| Baureihe: | Standard-Baureihe |
|---|---|
| Durchmesser (mm): | 6, 6.4, 8, 9.5, 10, 12, 12.7, 13.5, 14, 15, 16, 17.2, 18, 19, 20, 21.3, 22, 25, 25.4, 26.9, 28, 30, 32, 33.7, 35, 38, 40, 42 |
| Innenfläche: | glatt |
| Material: | Polypropylen (PP) |
