Rohrbefestigung – Sichere und langlebige Befestigungslösungen

STAUFF Schelle der schweren Baureihe Die STAUFF Schelle der schweren Baureihe nach DIN 3015 zur einfachen und gleichzeitig sicheren Befestigung von Rohren, Schläuchen, Kabeln und anderen Bauteilen. Der Durchmesser der STAUFF Schelle kann zwischen 6 mm und 406 mm gewählt werden. Diese STAUFF Schelle der schweren Baureihe ist aus Polypropylen. Passende Schrauben für die STAUFF Schelle der schweren Baureihe: Baugröße Sechskantschraube mit Deckplatte Inbusschraube ohne Deckplatte 3S M10 x 45 M10 x 30 4S M10 x 60 M10 x 40 5S M10 x 70 M10 x 50 6S M12 x 100 M12 x 80 7S M16 x 130 - 8S M20 x 190 - 9S M24 x 220 - 10S M30 x 300 - 11S M30 x 450 - 12S M30 x 560 -

STAUFF Doppelrohrschelle Die Doppelrohrschelle vom Typ LNGF der leichten Baureihe sind nach DIN 3015 gefertigt. Die STAUFF Doppelrohrschelle dient zur einfachen und gleichzeitig sicheren Befestigung von Rohren, Schläuchen, Kabeln und anderen Bauteilen. Der Durchmesser ist in Abstufungen zwischen 6 mm und 22 mm auswählbar.

STAUFF doppel Deckplatte für Schellen Doppel-Deckplatte DPAS für Stauff-Schellen der Schweren Baureihe nach DIN 3015.

Sechskantschraube nach DIN 933 - ISO 4017 Diese Sechskantschraube nach DIN 933 - ISO 4017 kann für viele Einsatzzwecke verwendet werden. Das Material dieser Sechkantschraube ist zwischen verzinkten Stahl und Edelstahl wählbar. Die Gewindegröße und Stärke der Sechskantschraube nach DIN 933 - ISO 4017 kann zwischen den Größen M6 x 20 mm bis maximal M24 x 80 mm gewählt werden.

Gelenkbandschelle / Speicherschelle mit Gummierung und Konsole K1 Diese Gelenkbandschelle (auch Speicherschelle) mit gummierter Einlage und passender Konsole K1 eignet sich zur sicheren, vibrationsdämpfenden Befestigung von zylindrischen Bauteilen – zum Beispiel Hydrospeichern, Druckbehältern oder Leitungen. Sie verbindet hohe Haltekraft mit schonender Lagerung der Oberfläche und ermöglicht eine stabile Montage an Wänden, Gestellen oder Maschinenrahmen. Technische HinweiseBitte wählen Sie den Spannbereich passend zum Außendurchmesser des Bauteils.Breite des Schellenbandes variiert je nach Größe:52-56 bis 82-87: Bandbreite 20mm90-97 bis 216-224: Bandbreite 25mm219-232 bis 482-492: Bandbreite 30mmGröße der Konsole variiert je nach Schellengröße: (Siehe Bild 2: Maßtabelle der Konsole)52-56: Größe 056-63 bis 74-79: Größe 179-85 bis 92-95: Größe 290-97 bis 114-123: Größe 3123-133 bis 133-143: Größe 4143-155 bis 162-169: Größe 5167-179: Größe 6180-188 bis  208-215: Größe 7216-224: Größe 8219-232 bis 245-258: Größe 9258-271 bis 284-297: Größe 10300-311 bis 324-337: Größe 11338-351 bis 377-387: Größe 12391-402 bis 427-437: Größe 13438-448 bis 482-492: Größe 14 Merkmale & Vorteile Gelenkband-Ausführung für weite Spannbereiche und passgenaue Fixierung. Gummierung zur Schwingungs- und Geräuschdämpfung sowie zum Schutz der Oberfläche. Konsole K1 zur schnellen, stabilen Montage auf geeigneten Untergründen. Geeignet als Speicherschelle, z. B. für Hydrospeicher in hydraulischen Anlagen. Robuste Ausführung für Industrie, Anlagenbau und Wartung. Typische Anwendungen Montage von Hydrospeichern / Druckspeichern (zylindrische Behälter). Befestigung von Rohren, Zylindern, Leitungen oder Aggregaten mit runder Außenkontur. Vibrationsdämpfende Lagerung an Maschinen, Gestellen und Trägern.

Lüftungsrohrschelle Diese Lüftungsrohrschellen (Lüftungsschellen) mit angeschweißter Kombimutter M8 / M10 dienen der Befestigung von runden Luftleitungen und Wickelfalzrohren im Bereich Klima-, Luft- und Prozesstechnik. Die Lüftungsrohrschelle ist durch ihren weiten Öffnungswinkel und den Schnellverschluss leicht und einhändig montierbar. Das eingeklebte EPDM Rohrschellengummi für Schallschutz nach DIN 4109 (Schallpegelverbesserung im Mittel 18 dB) verhindert zudem ein Ablösen der Schelle beim Verschieben der Rohre. *Dämmprofil kann ohne Weiteres entfernt werden.

Rohrschelle mit Gummi in Bandbreite 20 mm Die Rohrschelle mit Gummi in Bandbreite 20 mm RSGU Form F1 nach DIN 3016 hat zwei Befestigungspunkte und eine EPDM-Gummieinlage. Die Rohrschelle mit Gummi in Bandbreite 20 mm ist zur Befestigung von Rohren, Kabeln, Kabelbäumen, Kabelschutzrohren, Schläuchen und sonstigen Leitungen. Die RSGU 2. hat eine Bandbreite von 20 mm und ist erhältlich in den Werkstoffen Stahl verzinkt und Edelstahl V4A (W5). Der wählbare Durchmesserbereich der Rohrschelle mit Gummi in Bandbreite 20 mm liegt zwischen 10 mm und 187 mm.

RSGU Rohrschelle nach DIN 3016-1 mit 25 mm Bandbreite Diese RSGU Rohrschelle nach DIN 3016-1 mit 25 mm Bandbreite und Gummieinlage (EPDM) eignet sich zur Befestigung von Rohren, Kabeln, Kabelbäumen, Kabelschutzrohren, Schläuchen und sonstigen Leitungen. Die RSGU Rohrschelle ist für Durchmesser von 8 mm bis 211 mm geeignet.

Rohrschelle RSGU nach DIN 3016 in Bandbreite 12 mm Diese Rohrschelle RSGU nach DIN 3016 in Bandbreite 12 mm mit Gummieinlage (Werkstoff der Einlage: EPDM) eignen sich zur Befestigung von Rohren, Kabeln, Kabelbäumen, Kabelschutzrohren, Schläuchen und sonstigen Leitungen.

Halterungsschelle mit Konsole | HMK SPGU 6025 Die zweiteilige Halterungsschelle SPGU 6025 mit Gummiprofil ist die schwere, einteilige Ausfürhung der NORMAFIX® HMK. Bei dieser Variante sind die Konsolenenden umgelegt und an das Band gepunktet. Diese Konstruktion ermöglicht einen Einsatz auch bei hohen mechanischen Beanspruchungen sowie die Befestigung sehr schwerer Rohre und Behälter. Die Halterungsschellen sind in der Bandbreite 30 mm erhältlich.

OBO Sockel Doppelklemmschelle vom Typ 2962 Die 2-fache OBO Sockel Doppelklemmschelle vom Typ 2962 in lichtgrau ist aus Polypropylen (PP) gefertigt. Diese OBO Sockel Doppelklemmschelle vom Typ 2962 ist zum Aufschrauben auf ein Gewinde M6 geeignet. Sie ermöglicht eine Montage von 2 Leitungen, Rohren oder Kabeln nebeneinander.

STAUFF Schelle nach DIN 3015 Die STAUFF Schelle der Standard-Baureihe PA mit gerippter Innenfläche nach DIN 3015 zur einfachen und gleichzeitig sicheren Befestigung von Rohren, Schläuchen, Kabeln und anderen Bauteilen.   Passende Schrauben für die STAUFF Schelle:   Baugröße Sechskantschraube mit Deckplatte Inbusschraube ohne Deckplatte 1 M6 x 30 M6 x 20 1a M6 x 30 M6 x 20 2 M6 x 35 M6 x 25 3 M6 x 40 M6 x 30 4 M6 x 45 M6 x 35 5 M6 x 60 M6 x 50 6 M6 x 70 M6 x 60 7 M6 x 100 M6 x 90 8 M6 x 125 M6 x 110

ABVERKAUF - NORMAFIX Befestigungsschelle BSS Typ 531, Gelb verzinkt Die NORMAFIX® Befestigungsschelle BSS Typ 531 dienen der Befestigung von Kabeln, Rohren oder Kabeln zur schnellen und einfachen Montage. Die NORMAFIX Befestigungsschelle BSS Typ 531 bieten eine kostengünstige, aber zuverlässige Lösung  für industrielle, gewerbliche und private Anwendungen. Die NORMAFIX Befestigungsschelle BSS Typ 531 besteht aus gelb-verzinkten Stahl und ist für Aussendurchmesser bis 43 (1 1/4") in verschiedenen Abstufungen wählbar.

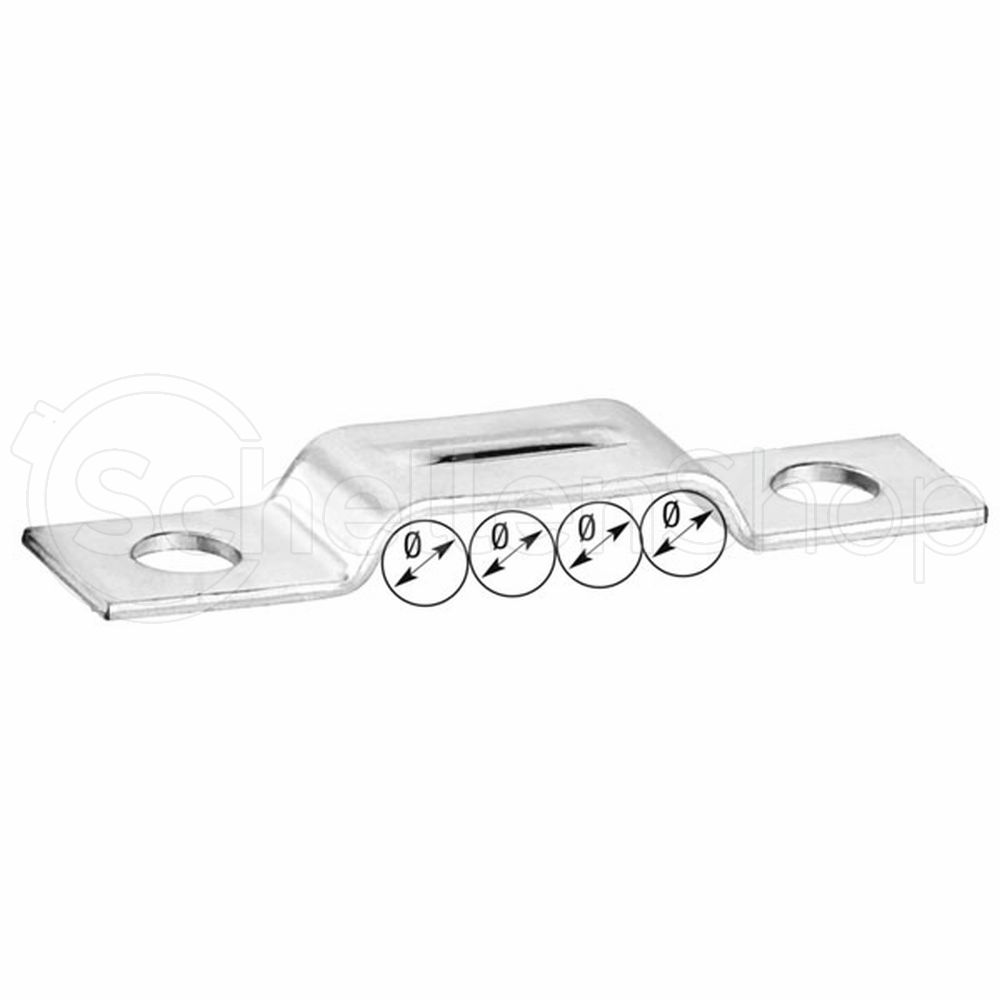

Befestigungsschelle BSL nach DIN 72573 aus Edelstahl V4A Die leichte Befestigungsschelle BSL nach DIN 72573 aus Edelstahl (V4A) dient der Befestigung von vier Kabeln, Kabelbäumen, Rohren und Leitungen nebeneinander. Der Durchmesser der Kabel kann zwischen 4 mm und 18 mm gewählt werden. Alternativ ist die Befestigungsschelle auch aus verzinkten Stahl erhältlich.

Rohr Schelle nach DIN 1592 Die schwere Rohr Schelle nach DIN 1592 zur Befestigung von Leitungen, Rohren, Masten und anderen Rundteilen. Sie ist sehr gut geeignet für eine Befestigung auf dem Boden oder Untergrund, an der Wand oder unter der Decke.

Rohrschelle nach DIN 1596 Die leichte einlaschige Rohrschelle nach DIN 1596 dient der Befestigung und Montage von kleineren Rohren, leichten Masten, Leitungen und verschiedenen Rundteilen. Die Rohrschelle nach DIN 1596 ist geeignet für eine direkte Befestigung auf einem Untergrund, an einer Wand oder unter einer Decke.

Abgasrohrschelle aus verzinkten Stahl Diese Abgasrohrschelle aus verzinkten Stahl der Serie NORMACONNECT® gewährleisten eine sichere Verbindung zwischen allen steckbaren Rohrverbindungen und sind bestens geeignet für die Verbindung von Auspuffrohren und -töpfen in der Automobilindustrie. Die Abgasrohrschelle aus verzinkten Stahl erlaubt ein hohe Anzugsdrehmomente und sorgt für einen gleichmäßigen Anpressdruck am gesamten Rohrumfang. Diese Abgasrohrschelle ist einfach in der Montage und geeignet für Rohre, die hohen Temperaturschwankungen unterliegen, wie z.B. Auspuffanlagen. Der Spannbereich dieser Abgasrohrschelle kann in Abstufungen zwischen 24 mm und 114 mm gewählt werden. Vorteile der Abgasrohrschelle aus verzinkten Stahl auf einen Blick sehr geringes Gewicht bei guter Dichtwirkung Aus einem Stück gefertigt Konstante Kontaktfläche zum Rohr Gleichmäßiger Anpressdruck am gesamten Rohrumfang Keine Gefahr einer asymmetrischen Rohrdeformation

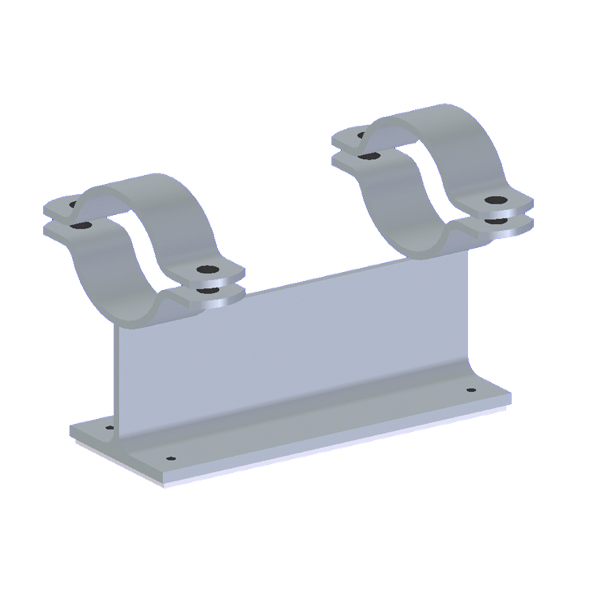

Rohrschuh / Rohrlager mit T-Fuß / Führung für Rohrleitungsbau / schwere Rohrhalterung Das Rohrlager / der Rohrschuh mit T-Fuß 100x250 ist die ideale Lösung für den schweren Rohrleitungsbau. Es bietet eine sichere und stabile Befestigung für kleine Rohrdurchmesser und gewährleistet eine einfache Montage, selbst bei anspruchsvollen Projekten. Ähnlich fischer Rohrschuhe FMPS. Produktmerkmale:Aufbau:Rohrlager mit aufgeschweißten Rohrschellen nach DIN 3567.T-Fuß aus getrennten, warmgewalzten I-Trägern (IPE-Reihe) nach DIN 1025 Teil 5. Standardmaße:Fußhöhe: 100 mm, geeignet für Leitungen mit bis zu 80 mm Isolierung. Breite: 100 mm, Länge: 250 mm (mit zwei Rohrschellen). Kompatibilität: Geeignet für Rohrdurchmesser von 21,3 mm bis 88,9 mm (Nenngrößen 1/2″ bis 3″). Material: Hergestellt aus S235JR-Stahl, feuerverzinkt für maximalen Korrosionsschutz. Oberflächenbehandlung: Strahlentrosten SA 2.5, Grundbeschichten, Lackieren, Mehrschichtlackierungen, Pulverbeschichtungen oder Beizen. Vormontage und Baustellenlieferung: Als Spezialist für Rohrbefestigungen liefern wir die Rohrlager einbaufertig und komplett beschriftet. Vormontierte und beschriftete Bauteile ermöglichen einen reibungslosen Montageprozess und reduzieren die Arbeitszeit auf der Baustelle erheblich. Das Rohrlager mit T-Fuß 100x250 bietet höchste Stabilität, Langlebigkeit und Effizienz für den professionellen Einsatz im Rohrleitungsbau. Wählen Sie Qualität, die Ihre Projekte voranbringt.

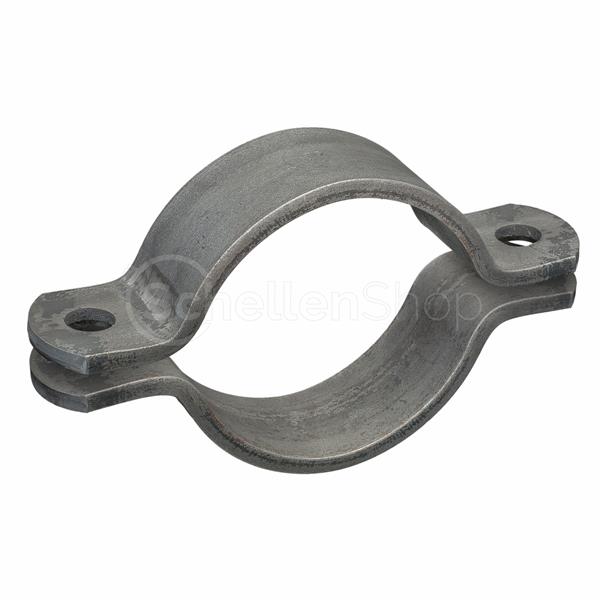

DIN 3567 Rohrschelle Form A Diese schwere zweiteilige Rohrschelle nach DIN 3567 Form A dient der Befestigung von Rohren, Masten und ähnlichen Rundteilen. Sie eignen sich besonders zum Aufbau von Rohrlagern und Schweißkonstruktionen.   Lieferumfang: Rohrschelle nach DIN 3567 Form A ohne Schrauben und Muttern   nicht-auswählbare Abmessungen auf Anfrage möglich!

DIN 3570 Gegenplatte für Rundstahlbügel  Die Gegenplatte für Rundstahlbügel oder Rundbügel dienen als Gegenstück der Bügelschraube / Bügelschelle zur Befestigung von Rundrohr aus Stahl oder Edelstahl. Sie erhalten die Gegenplatte bei uns in verzinkten Stahl oder Edelstahl V2A / V4A. Gegenplatte für Rundstahlbügel mit Lichte Weite a = 23 oder 25: Material: 30x3 mm Lochmittenabstand: 34 mm Bohrung: 12 mm Gesamtlänge: 64 mm Gegenplatte für Rundstahlbügel mit Lichte Weite a = 30: Material: 30x3 mm Lochmittenabstand: 40 mm Bohrung: 12 mm Gesamtlänge: 70 mm Gegenplatte für Rundstahlbügel mit Lichte Weite a = 38: Material: 30x3 mm Lochmittenabstand: 48 mm Bohrung: 12 mm Gesamtlänge: 78 mm Gegenplatte für Rundstahlbügel mit Lichte Weite a = 46: Material: 30x3 mm Lochmittenabstand: 56 mm Bohrung: 12 mm Gesamtlänge: 86 mm Gegenplatte für Rundstahlbügel mit Lichte Weite a = 52: Material: 30x3 mm Lochmittenabstand: 62 mm Bohrung: 12 mm Gesamtlänge: 92 mm Gegenplatte für Rundstahlbügel mit Lichte Weite a = 64: Material: 30x3 mm Lochmittenabstand: 76 mm Bohrung: 14 mm Gesamtlänge: 106 mm Gegenplatte für Rundstahlbügel mit Lichte Weite a = 82: Material: 40x6 mm Lochmittenabstand: 94 mm Bohrung: 14 mm Gesamtlänge: 130 mm Gegenplatte für Rundstahlbügel mit Lichte Weite a = 94: Material: 30x3 mm Lochmittenabstand: 106 mm Bohrung: 14 mm Gesamtlänge: 136 mm Gegenplatte für Rundstahlbügel mit Lichte Weite a = 120:Material: 40x4 mm Lochmittenabstand: 136 mm Bohrung: 18 mm Gesamtlänge: 170 mm Gegenplatte für Rundstahlbügel mit Lichte Weite a = 148:Material: 40x4 mm Lochmittenabstand: 164 mm Bohrung: 18 mm Gesamtlänge: 196 mm

Befestigungsschelle BSL nach DIN 72573 Die Befestigungsschelle BSL nach DIN 72573 für 2 Leitungen dient der Befestigung von mehreren Kabeln und/ oder Leitungen. Die Befestigungsschelle BSL nach DIN 72573 für 2 Leitungen mit einem wählbaren Ausendurchmesser von 4 mm bis zu 22 mm (1/2"). Die Befestigungsschelle BSL nach DIN 72573 kann aus Edelstahl (V4A) oder galvanisch verzinkt gewählt werden.

Distanzschraube und Aufbauschraube für Standard-Baureihe STAUFF Aufbauschraube und Distanzschraube für die Standard-Baureihe zur Verwendung mit Sicherungsplatte SIG. Für die Baugrößen 1 bis 8 geeignet. Das Material der Distanzschraube ist zwischen verzinkten Stahl und Edelstahl auswählbar.

STAUFF Brücken-Schweißplatte Brücken-Schweißplatte BSP für Stauff-Schellen der Standard-Baureihe nach DIN 3015. Die Brücken Schweißplatte ist für die Stauff Baugrößen 1a bis 6 geeignet. Das Material der Schweißplatte ist phosphatierter und galvanisch verzinkter Stahl.

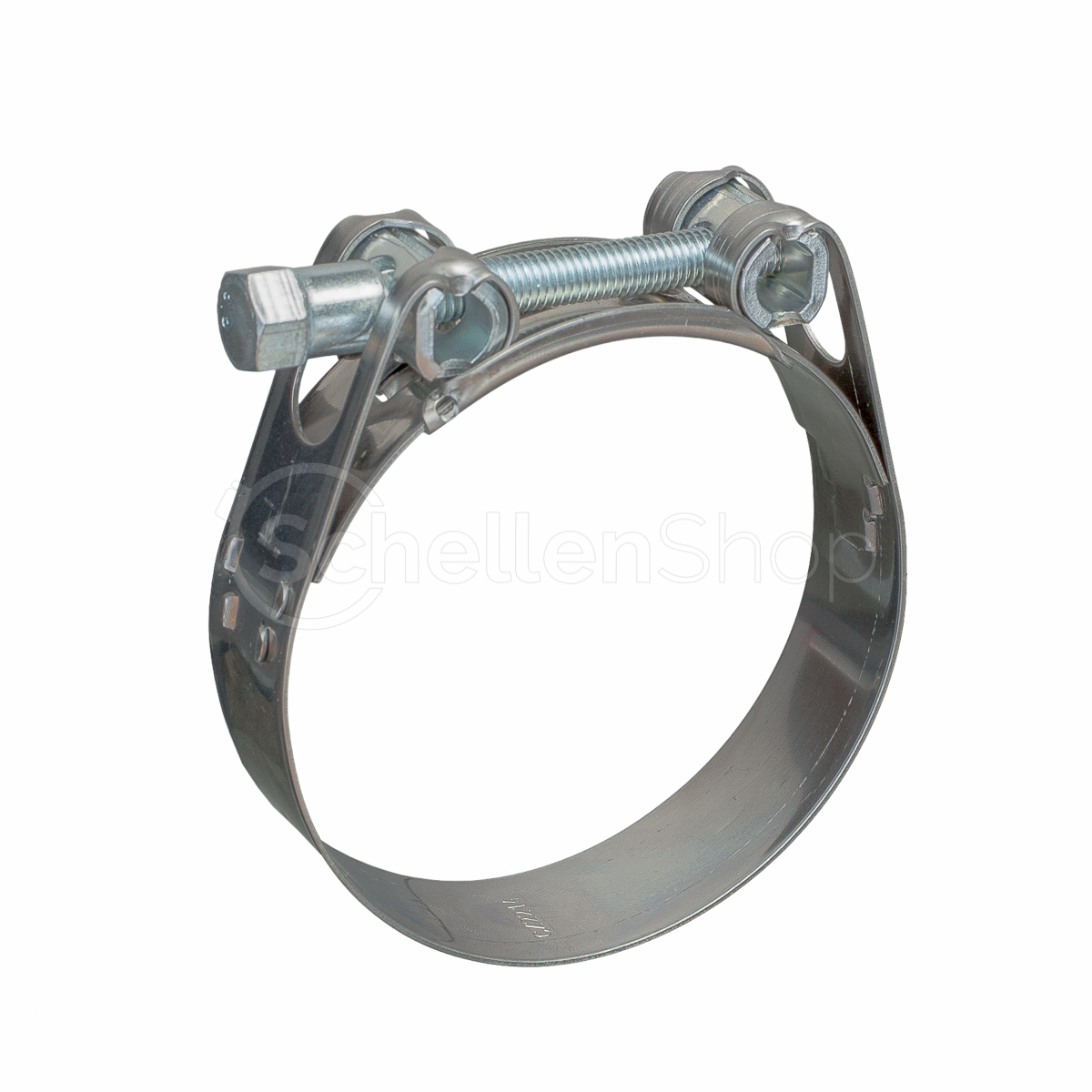

Gelenkbolzenschelle nach DIN 3017 Die NORMACLAMP® Gelenkbolzenschelle GBS nach DIN 3017 Teil 3 Form C1 steht für eine sichere und starke Befestigung von Rohren sowie glattwandigen Saug- und Druckluftschläuchen mit hohen Härtegraden. Die Gelenkbolzenschelle nach DIN 3017 ist jederzeit wiederverwendbar und mit manuellen, pneumatischen oder elektrischen Standardwerkzeugen einfach zu montieren. Diese Gelenkbolzenschelle ist vielfältig einsetztbar im Bereich Maschinenbau, Landwirtschaft, Automobilbau, Sanitär, Gartenbau, Haushalt oder Hobby.
