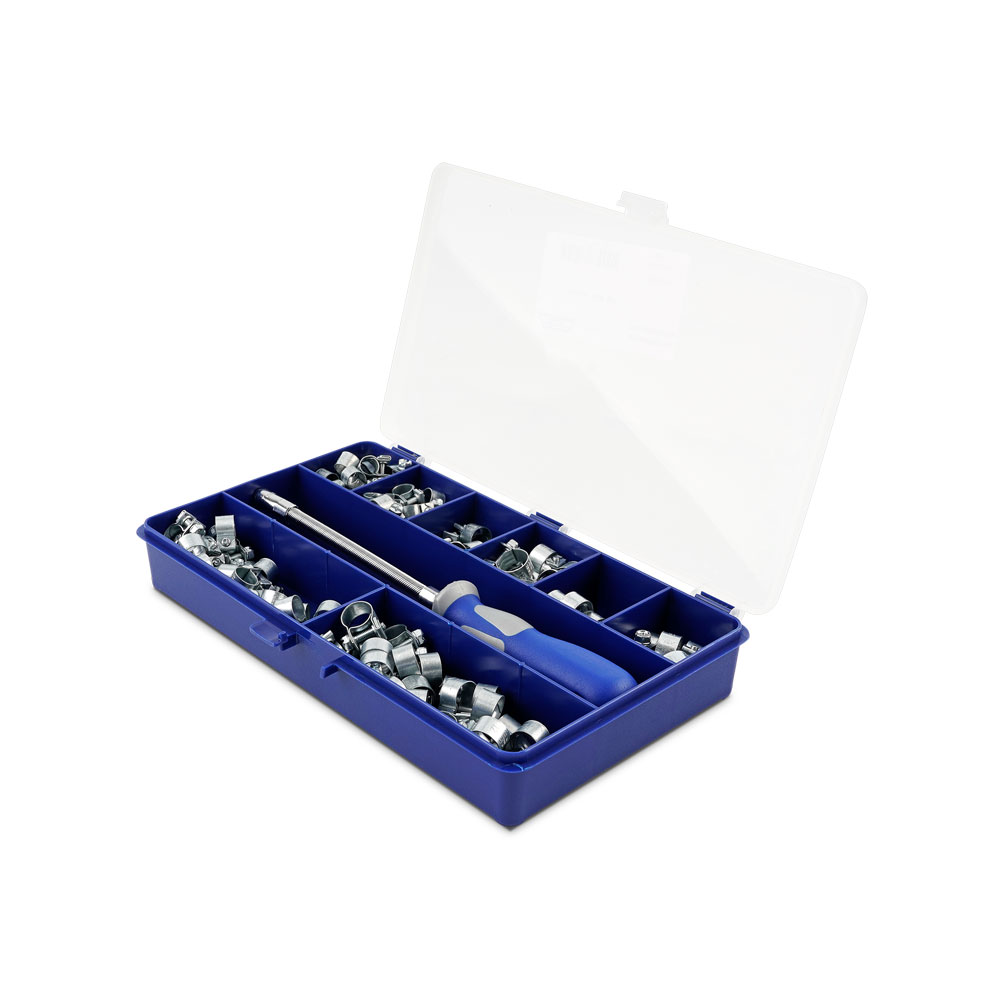

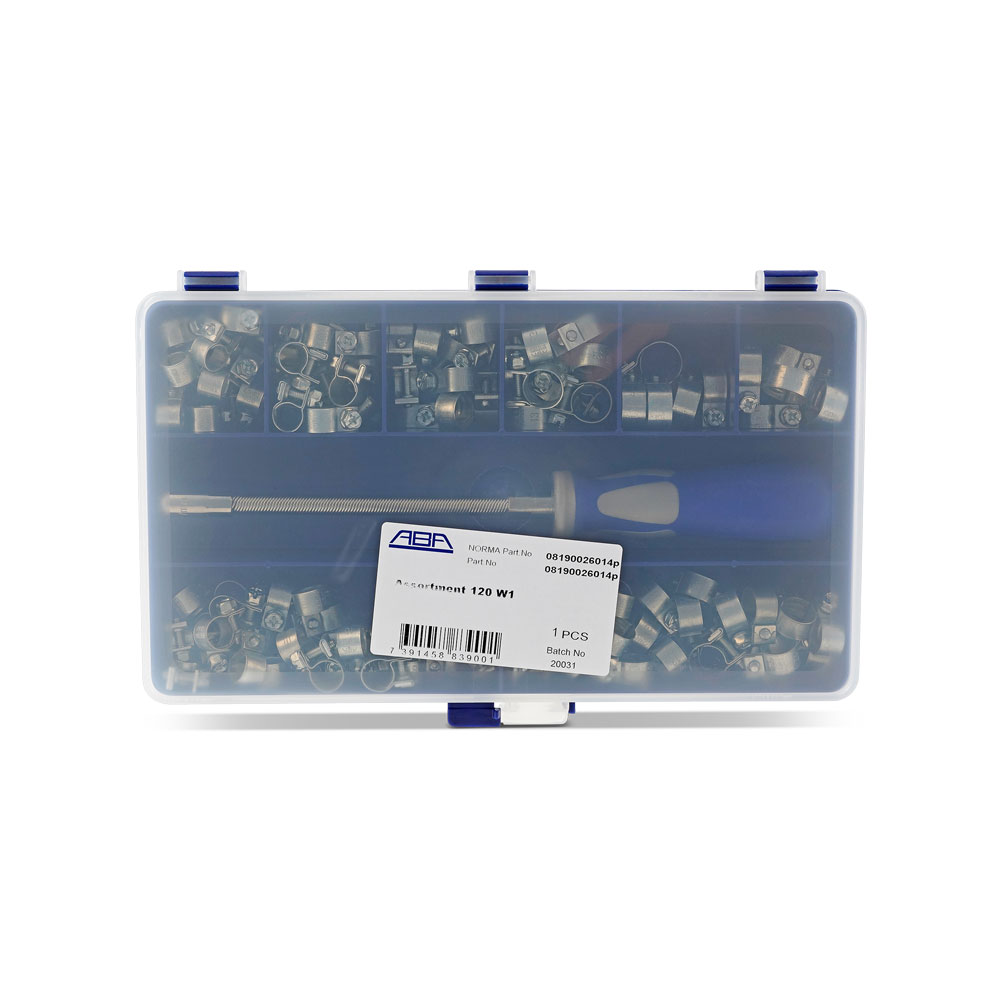

ABA Spannbackenschellen Sortiment 120 Mini, Bandbreite 9 mm, W1 (Stahl verzinkt)

Spannbackenschelle Bandbreite 25 mm| NORMACLAMP S-Schelle (DIN 3017) Die NORMACLAMP® S-Schelle mit einer Bandbreite von 25 mm entspricht der DIN 3017 und zeichnet sich durch ihre robuste Spannbackenkonstruktion sowie die Verwendung einer Sechskantschraube (Sk) M10 x 45 mm aus, die eine hohe Spannkraft und einfache Montage gewährleistet. Produktmerkmale: Robuste Spannbackenkonstruktion: Sorgt für eine gleichmäßige Druckverteilung und sicheren Halt. Sechskantschraube (Sk) M10 x 45 mm: Erleichtert die Montage und bietet eine zuverlässige und langlebige Spannkraft. Anzugsdrehmoment: 30 Nm Prüfdrehmoment: 36 Nm Vielseitige Anwendung: Geeignet für größere Schlauchtypen und anspruchsvolle industrielle Anwendungen. Vorteile: Hohe Spannkraft: Gewährleistet dichte Verbindungen und minimiert das Risiko von Leckagen. Gleichmäßiger Anpressdruck: Schont das Material und verlängert die Lebensdauer der Verbindung. Flexibilität: Winkelstutzen, Halter oder Ösen lassen sich problemlos anbringen. Anwendungsbereiche: Allgemeiner Maschinenbau Fahrzeugbau Sanitär- und Heizungsinstallation Schwerindustrie und größere industrielle Anwendungen Die NORMACLAMP® S-Schelle mit 25 mm Bandbreite ist die perfekte Wahl für Anwendungen, die eine robuste und leistungsstarke Schlauchbefestigung erfordern.

SP Spannbacken-Verschluss | Spannköpfe zum Anschweißen Der SP Verschluss für Spannbackenschellen (S-Schellen) zum Anschweißen ist erhältlich in den Bandbreiten 12mm, 15mm, 20mm und 25mm. Das Material der Spannköpfe und Schraube ist W4 Edelstahl (1.4301). Die Bandbreite kann wie folgt gewählt werden: Bandbreite     Schraube      Klemmbereich      12 mm         M5 x 25          +1 mm / -2 mm      15 mm         M6 x 30          +1 mm / -2 mm      20 mm         M8 x 40          +1 mm / -2 mm      25 mm         M10x 45          +1 mm / -2 mm

S-Schelle 7 mm | NORMACLAMP® S Spannbackenschelle | DIN 3017 Die NORMACLAMP® S-Schelle mit einer Bandbreite von 7 mm entspricht der DIN 3017 und zeichnet sich durch ihre robuste Spannbackenkonstruktion sowie die Verwendung einer Zylinderschraube mit Schlitz (Sz) M3 x 16 mm aus, die eine hohe Spannkraft und einfache Montage gewährleistet. Produktmerkmale: Robuste Spannbackenkonstruktion: Sorgt für eine gleichmäßige Druckverteilung und sicheren Halt. Zylinderschraube mit Schlitz (Sz) M3 x 16 mm: Erleichtert die Montage und bietet zuverlässige Spannkraft. Anzugsdrehmoment: 0,5 Nm Prüfdrehmoment: 0,6 Nm Vielseitige Anwendung: Geeignet für verschiedene Schlauchtypen und -größen. Vorteile: Hohe Spannkraft: Gewährleistet dichte Verbindungen und minimiert das Risiko von Leckagen. Gleichmäßiger Anpressdruck: Schont das Material und verlängert die Lebensdauer der Verbindung. Flexibilität: Winkelstutzen, Halter oder Ösen lassen sich problemlos anbringen. Anwendungsbereiche: Allgemeiner Maschinenbau Fahrzeugbau Sanitär- und Heizungsinstallation Weitere industrielle Anwendungen Die NORMACLAMP® S-Schelle mit 7 mm Bandbreite ist somit die ideale Lösung für Anwendungen, die eine zuverlässige und robuste Schlauchbefestigung erfordern.

S-Schelle 20 mm | NORMACLAMP® S Spannbackenschelle | DIN 3017 Die NORMACLAMP® S-Schelle mit einer Bandbreite von 20 mm entspricht der DIN 3017 und zeichnet sich durch ihre robuste Spannbackenkonstruktion sowie die Verwendung metrischer Schrauben aus, die eine hohe Spannkraft gewährleisten. Produktmerkmale: Robuste Spannbackenkonstruktion: Sorgt für eine gleichmäßige Druckverteilung und sicheren Halt. Metrische Schrauben M8 x 40mm: Erleichtern die Montage und bieten zuverlässige Spannkraft. Anzugsdrehmoment: 12 Nm Prüfdrehmoment: 14,5 Nm Vielseitige Anwendung: Geeignet für verschiedene Schlauchtypen und -größen. Vorteile: Hohe Spannkraft: Gewährleistet dichte Verbindungen und minimiert das Risiko von Leckagen. Gleichmäßiger Anpressdruck: Schont das Material und verlängert die Lebensdauer der Verbindung. Flexibilität: Winkelstutzen, Halter oder Ösen lassen sich problemlos anbringen. Anwendungsbereiche: Allgemeiner Maschinenbau Fahrzeugbau Sanitär- und Heizungsinstallation Weitere industrielle Anwendungen Die NORMACLAMP® S-Schelle mit 20 mm Bandbreite ist somit die ideale Lösung für Anwendungen, die eine zuverlässige und robuste Schlauchbefestigung erfordern.

Mini Spannbackenschelle Die Mini Spannbackenschelle von ABA  eignet sich vor allem für die Verwendung mit kleinen, dünnwandigen Schläuchen. Diese mini Spannbackenschelle bietet hervorragende Spannkraft und ist schraubenlosen Schellen weit überlegen. Der Durchmesser der kleinen Spannbackenschelle ist von 7 mm bis 20 mm wählbar. Einsatzbereich der mini Spannbackenschelle Spannbackenschelle für sicherheitsrelevante Anwendungen und an besonders harten Schläuchen Haushaltsgeräte, Sanitärhandwerk im Innenbereich Benzinschläuche Merkmale glatte Innenseite abgerundete Bandkanten durch eine Mutter gesichert Anzug durch Sechskantschraube mit Schlitz

S-Schelle 12 mm | NORMACLAMP® S Spannbackenschelle | DIN 3017 Die NORMACLAMP® S-Schelle mit einer Bandbreite von 12 mm entspricht der DIN 3017 und zeichnet sich durch ihre robuste Spannbackenkonstruktion sowie die Verwendung einer Sechskantschraube mit Schlitz (Sz) M5 x 25 mm aus, die eine hohe Spannkraft und einfache Montage gewährleistet. Produktmerkmale: Robuste Spannbackenkonstruktion: Sorgt für eine gleichmäßige Druckverteilung und sicheren Halt. Sechskantschraube mit Schlitz (Sz) M5 x 25 mm: Erleichtert die Montage und bietet zuverlässige Spannkraft. Anzugsdrehmoment: 1,5 Nm Prüfdrehmoment: 1,8 Nm Vielseitige Anwendung: Geeignet für verschiedene Schlauchtypen und -größen. Vorteile: Hohe Spannkraft: Gewährleistet dichte Verbindungen und minimiert das Risiko von Leckagen. Gleichmäßiger Anpressdruck: Schont das Material und verlängert die Lebensdauer der Verbindung. Flexibilität: Winkelstutzen, Halter oder Ösen lassen sich problemlos anbringen. Anwendungsbereiche: Allgemeiner Maschinenbau Fahrzeugbau Sanitär- und Heizungsinstallation Weitere industrielle Anwendungen Die NORMACLAMP® S-Schelle mit 12 mm Bandbreite ist somit die ideale Lösung für Anwendungen, die eine zuverlässige und robuste Schlauchbefestigung erfordern.

S-Schelle 9 mm | NORMACLAMP® S Spannbackenschelle | DIN 3017 Die NORMACLAMP® S-Schelle mit einer Bandbreite von 9 mm entspricht der DIN 3017 und zeichnet sich durch ihre robuste Spannbackenkonstruktion sowie die Verwendung einer Zylinderschraube mit Schlitz (Sz) M4 x 22 mm aus, die eine hohe Spannkraft und einfache Montage gewährleistet. Produktmerkmale: Robuste Spannbackenkonstruktion: Sorgt für eine gleichmäßige Druckverteilung und sicheren Halt. Sechskantschraube mit Schlitz (Sz) M4 x 22 mm: Erleichtert die Montage und bietet zuverlässige Spannkraft. Anzugsdrehmoment: 1,2 Nm Prüfdrehmoment: 1,5 Nm Vielseitige Anwendung: Geeignet für verschiedene Schlauchtypen und -größen. Vorteile: Hohe Spannkraft: Gewährleistet dichte Verbindungen und minimiert das Risiko von Leckagen. Gleichmäßiger Anpressdruck: Schont das Material und verlängert die Lebensdauer der Verbindung. Flexibilität: Winkelstutzen, Halter oder Ösen lassen sich problemlos anbringen. Anwendungsbereiche: Allgemeiner Maschinenbau Fahrzeugbau Sanitär- und Heizungsinstallation Weitere industrielle Anwendungen Die NORMACLAMP® S-Schelle mit 9 mm Bandbreite ist somit die ideale Lösung für Anwendungen, die eine zuverlässige und robuste Schlauchbefestigung erfordern.

S-Schelle 15 mm | NORMACLAMP® S Spannbackenschelle | DIN 3017 Die NORMACLAMP® S-Schelle mit einer Bandbreite von 15 mm entspricht der DIN 3017 und zeichnet sich durch ihre robuste Spannbackenkonstruktion sowie die Verwendung einer Sechskantschraube mit Schlitz (Sz) M6 x 30 mm aus, die eine hohe Spannkraft und einfache Montage gewährleistet. Produktmerkmale: Robuste Spannbackenkonstruktion: Sorgt für eine gleichmäßige Druckverteilung und sicheren Halt. Sechskantschraube mit Schlitz (Sz) M6 x 30 mm: Erleichtert die Montage und bietet zuverlässige Spannkraft. Anzugsdrehmoment: 4 Nm Prüfdrehmoment: 4,8 Nm Vielseitige Anwendung: Geeignet für verschiedene Schlauchtypen und -größen. Vorteile: Hohe Spannkraft: Gewährleistet dichte Verbindungen und minimiert das Risiko von Leckagen. Gleichmäßiger Anpressdruck: Schont das Material und verlängert die Lebensdauer der Verbindung. Flexibilität: Winkelstutzen, Halter oder Ösen lassen sich problemlos anbringen. Anwendungsbereiche: Allgemeiner Maschinenbau Fahrzeugbau Sanitär- und Heizungsinstallation Weitere industrielle Anwendungen Die NORMACLAMP® S-Schelle mit 15 mm Bandbreite ist somit die ideale Lösung für Anwendungen, die eine zuverlässige und robuste Schlauchbefestigung erfordern.
