Speicher befestigen – sichere Lösungen für Hydro- & Druckspeicher
Wer Speicher befestigen will, braucht zuverlässige, einfach zu montierende Komponenten. Bei uns finden Sie die passende Befestigung für Ihren Hydrospeicher – von robusten Schellen und stabilen Konsolen bis hin zu ganzen Speicherbefestigungssets für die schnelle Komplettmontage. Ergänzend führen wir spezialisierte Halter für Hydraulikspeicher sowie Halter für Druckspeicher, abgestimmt auf verschiedene Baugrößen und Einsatzbedingungen.
Speicher-Befestigungen im Überblick:
- Schellen – die kompakte Lösung zum Speicher befestigen: sicherer Halt, schnelle Montage, in vielen Durchmessern verfügbar.
- Konsolen – maximale Stabilität für größere Speicher, gleichmäßige Lastverteilung, ideal für Wand- oder Bodenmontage.
- Ganze Speicherbefestigungssets – alles aus einer Hand: passende Schellen/Halter, Schrauben, ggf. Dämpferelemente für eine zügige Installation.
- Halter für Hydraulikspeicher / Halter für Druckspeicher – präzise auf Speicherform und -gewicht abgestimmt, optional mit Vibrationsdämpfung.
Konsole K1 für Halterungsschellen
Konsole K1 für Halterungsschellen Mit der Konsole Typ K1 / Halterung K1 (ähnlich NORMAFIX K1) können Sie aus einer Schlauchschelle in wenigen Arbeitsschritten eine Halterungsschelle machen. Kombinieren können Sie diese Halterung mit unseren Gelenkbolzenschellen, Schnellverschlussschellen, Maxi-Schellen oder HD-Schellen. Mit der Konsole K1 stehen Ihnen somit vorgefertigte Konsolen zur Verfügung, mit denen Sie auf einfachste Weise Halterungsschellen mit Konsolen nach Ihren Wünschen erstellen können. Wie gehe ich vor? Sie öffnen die Standardschelle und führen das Band durch die Konsolenschlitze – Fertig.
Gelenkbandschelle / Speicherschelle mit Gummierung, Konsole K1
Gelenkbandschelle / Speicherschelle mit Gummierung und Konsole K1 Diese Gelenkbandschelle (auch Speicherschelle) mit gummierter Einlage und passender Konsole K1 eignet sich zur sicheren, vibrationsdämpfenden Befestigung von zylindrischen Bauteilen – zum Beispiel Hydrospeichern, Druckbehältern oder Leitungen. Sie verbindet hohe Haltekraft mit schonender Lagerung der Oberfläche und ermöglicht eine stabile Montage an Wänden, Gestellen oder Maschinenrahmen. Technische HinweiseBitte wählen Sie den Spannbereich passend zum Außendurchmesser des Bauteils.Breite des Schellenbandes variiert je nach Größe:52-56 bis 82-87: Bandbreite 20mm90-97 bis 216-224: Bandbreite 25mm219-232 bis 482-492: Bandbreite 30mmGröße der Konsole variiert je nach Schellengröße: (Siehe Bild 2: Maßtabelle der Konsole)52-56: Größe 056-63 bis 74-79: Größe 179-85 bis 92-95: Größe 290-97 bis 114-123: Größe 3123-133 bis 133-143: Größe 4143-155 bis 162-169: Größe 5167-179: Größe 6180-188 bis 208-215: Größe 7216-224: Größe 8219-232 bis 245-258: Größe 9258-271 bis 284-297: Größe 10300-311 bis 324-337: Größe 11338-351 bis 377-387: Größe 12391-402 bis 427-437: Größe 13438-448 bis 482-492: Größe 14 Merkmale & Vorteile Gelenkband-Ausführung für weite Spannbereiche und passgenaue Fixierung. Gummierung zur Schwingungs- und Geräuschdämpfung sowie zum Schutz der Oberfläche. Konsole K1 zur schnellen, stabilen Montage auf geeigneten Untergründen. Geeignet als Speicherschelle, z. B. für Hydrospeicher in hydraulischen Anlagen. Robuste Ausführung für Industrie, Anlagenbau und Wartung. Typische Anwendungen Montage von Hydrospeichern / Druckspeichern (zylindrische Behälter). Befestigung von Rohren, Zylindern, Leitungen oder Aggregaten mit runder Außenkontur. Vibrationsdämpfende Lagerung an Maschinen, Gestellen und Trägern.

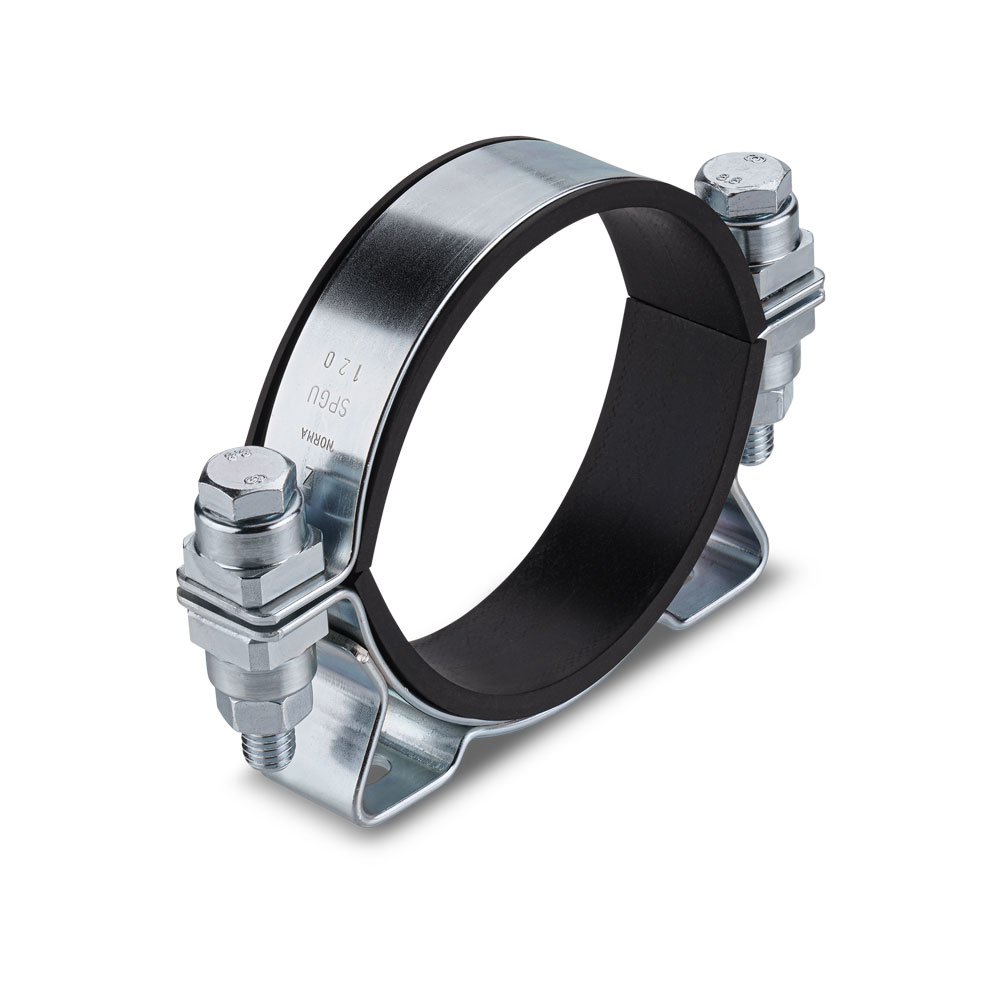

Halterungschelle HMK SPGU 6025 - zweiteilig, schwere Ausführung
Halterungsschelle mit Konsole | HMK SPGU 6025 Die zweiteilige Halterungsschelle SPGU 6025 mit Gummiprofil ist die schwere, einteilige Ausfürhung der NORMAFIX® HMK. Bei dieser Variante sind die Konsolenenden umgelegt und an das Band gepunktet. Diese Konstruktion ermöglicht einen Einsatz auch bei hohen mechanischen Beanspruchungen sowie die Befestigung sehr schwerer Rohre und Behälter. Die Halterungsschellen sind in der Bandbreite 30 mm erhältlich.
Halterungschelle mit Konsole HMK SPGU 6011 - einteilig, schwere Ausführung
Halterungsschelle mit Konsole Die Halterungsschelle SPGU 6011 mit Gummiprofil ist die schwere, einteilige Ausführung der NORMAFIX® HMK. Bei dieser Variante sind die Konsolenenden umgelegt und an das Band gepunktet. Diese Konsolenschellen Konstruktion ermöglicht einen Einsatz auch bei hohen mechanischen Beanspruchungen sowie die Befestigung sehr schwerer Rohre und Behälter. Die NORMAFIX® Halterungsschelle mit Konsole ist in der Bandbreite 30 mm erhältlich.
Welche Befestigung passt zu Ihrem Einsatz?
Schellen empfehlen sich, wenn wenig Platz ist und die Montage schnell gehen muss. Konsolen sind die Wahl, wenn hohe Lasten sicher aufgenommen werden sollen oder zusätzliche Wartungsfreiheit gefragt ist. Speicherbefestigungssets sind ideal, wenn Sie ohne Nachbestellen sofort loslegen möchten. Für Anwendungen mit dynamischen Lasten, Temperaturwechseln oder erhöhter Sicherheitsanforderung bieten Halter für Hydraulikspeicher und Halter für Druckspeicher den nötigen Reserven.
Vorteile unserer Befestigungssysteme
- Hohe Betriebssicherheit durch form- und kraftschlüssige Fixierung
- Zeitsparende Montage mit klaren Schritt-für-Schritt-Lösungen
- Langlebige Materialien (z. B. verzinkt/Edelstahl) für korrosionskritische Umgebungen
- Skalierbar: Von Einzel-Schellen bis zu ganzen Speicherbefestigungssets
Montage-Hinweise (kurz & praxisnah)
- Tragfähigkeit prüfen (Untergrund, Dübel/Schrauben, Konsolenabstände).
- Speichermaße abgleichen (Durchmesser/Anschlüsse) und passende Schellen oder Halter wählen.
- Vibrationsdämpfung berücksichtigen (Gummieinlagen, Distanzstücke).
- Drehmomente der Verbindungselemente einhalten, nach der Inbetriebnahme nachziehen.
Häufige Anwendungsfälle
- Nachrüstung in Bestandsanlagen, bei der Sie den Speicher befestigen und zugleich Schwingungen reduzieren möchten.
- Neuinstallationen, die durch Konsolen und Halter für Druckspeicher besonders robust ausgelegt werden sollen.
- Service & Wartung, bei der ganze Speicherbefestigungssets Zeit sparen und Fehlteile vermeiden.
Ihr nächster Schritt
- Schnell auswählen: Schellen, Konsolen oder ganze Speicherbefestigungssets je nach Speichergröße und Montageort.
- Beratung gewünscht? Wir helfen bei der Auswahl der Befestigung für Ihren Hydrospeicher – inkl. passender Halter für Hydraulikspeicher und Halter für Druckspeicher.
